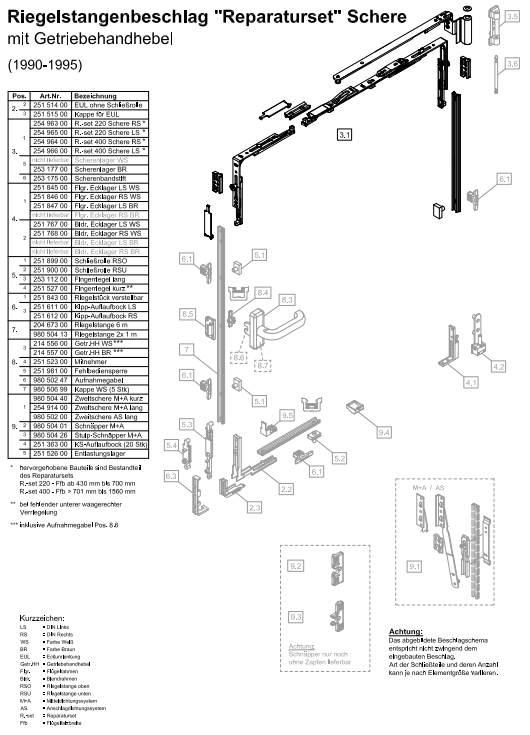

Demontageanleitung Riegelstangenbeschlag, Reparaturset, ​Schere mit Getriebehandhebel.

Unter dieser Kategorie finden Sie von Schüco die passenden Ersatzteile für den
Demontageanleitung Riegelstangenbeschlag, Reparaturset,
Schere mit Getriebehandhebel.
Ab Baujahr 1990 bis 1995

* hervorgehobene Bauteile sind Bestandteil des Reparautursets
  R.-set 220 - Ffb ab 430 mm bis 730 mm
  R.-set 400 - Ffb größer als 701 mm bis 1560 mm
** bei fehlender unterer waagerechter Verriegelung.
*** inkusive Aufnahmegabel Pos. 8.6
​
Achtung:
Das abgeildete Beschlagsscheman entspricht nicht zwingend dem
eingebauten Beschlag. Art der Schließteile und andere
Anzahl kann je nach Elementgröße variiern

Kurzzeichen:
LS = DIN Links
RS  = DIN Rechts
WS  = Farbe weiß
BR  = Farbe Braun
SW  = Farbe Schwarz
CW = Farbe Cremweiß
EUL = Eckumlenkung
m.FBS  = mit Fehlbedieungssperre
Bldr.  = Blendrahmen
Flgr. = Flügelrahmen
RSO  = Riegelstange ogen
RSU = Riegelstange unten
abschl. = abschließbar
M+A  = Mitteldichungssystem
AS = Anschlagdichtungssystem
R.-set = Reparaturset

Im nachfolgendem Link erfahren Sie weitere Informationen.

Schüco Explosionszeichnungen, für Kunststoffsysteme
mit Ersatzteilnummern

Schüco Demontageanleitung Riegelstangenbeschlag, Reparaturset,
Schere mit Getriebehandhebel
