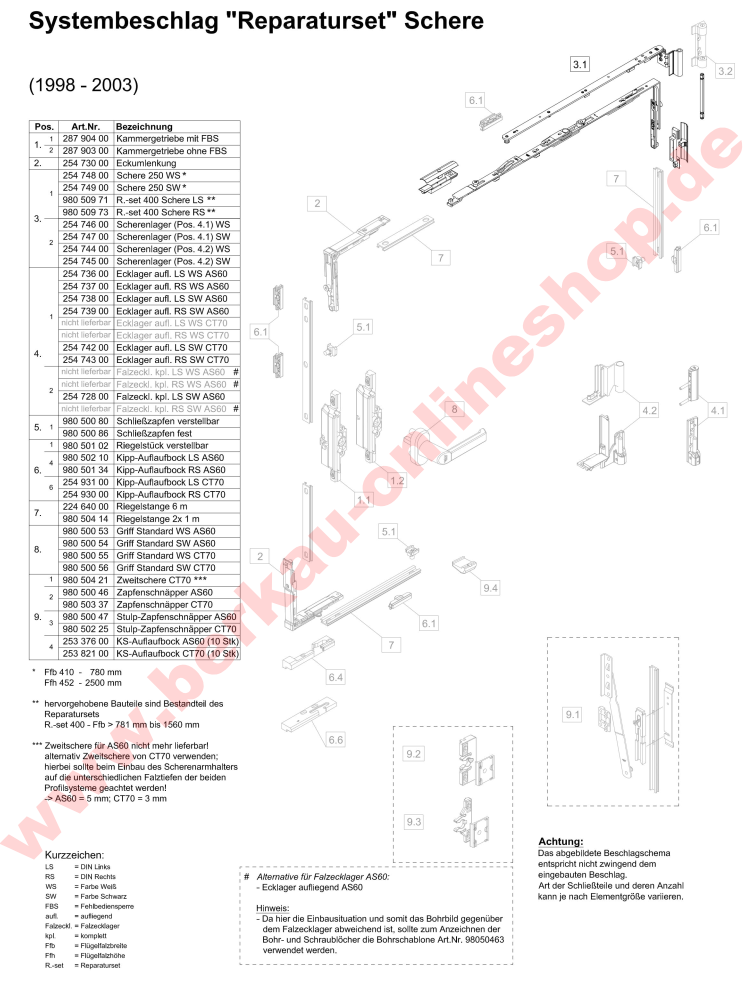

Systembeschlag Reparaturset Schere

Unter dieser Kategorie finden Sie von Schüco die passenden
Ersatzteile für den
Schüco Systembeschlag Reparaturset Schere.
ab Baujahr 1998 bis 2003

*   Ffb 410 - 780 mm
    Ffh 452 - 2500 mm

** hervorgehobene Bauteile sind Bestandteil des Reparatursets
   R.-set 400 - Ffb größer als 781 mm bis 1560 mm

*** Zweitschere für AS60 nicht mehr lieferbar!
     alternativ Zweitschere von CT70 verwenden.
     hierbei sollte beim Einbau des Scherenarmhalters
     auf die unterschiedlichen.
     Falztiefen der beiden Profilsystemen geachtet werden!
     AS = 5 mm: CT70=3 mm

**** alternativ für das Falzleckager AS60: -Ecklager aufliegend AS60
Hinweis:
Da hier die Einbausituation und somit das Bohrbild gegenüber dem
Falzecklager abweichend ist, sollte zum Anzeichnen der Bohr- und
Schraubenlöcher die Bohrschablone mit der
Artikelnummer 98050463 verwendet werden.

Kurzzeichen:
LS = DIN Links
RS  = DIN Rechts
WS  = Farbe weiß
BR  = Farbe Braun
SW  = Farbe Schwarz
CW = Farbe Cremweiß
EUL = Eckumlenkung
m.FBS  = mit Fehlbedieungssperre
Bldr.  = Blendrahmen
Flgr. = Flügelrahmen
RSO  = Riegelstange ogen
RSU = Riegelstange unten
abschl. = abschließbar
M+A  = Mitteldichungssystem
AS = Anschlagdichtungssystem
R.-set = Reparaturset

Im nachfolgendem Link erfahren Sie weitere Informationen.

Schüco Explosionszeichnungen, für Kunststoffsysteme
mit Ersatzteilnummern

Schüco Demontageanleitung, Schüco Systembeschlag
