Marantec Austauschantrieb Comfort 390 Garagentorantrieb.

Lieferumfang:
Motor-Aggregat mit integrierter Steuerung
Universal-Einbauset für Schwing- und Sektionaltore
Netzkabel mit Eurostecker Typ C, 1.500 mm

Antrieb – Merkmale:
Anschlüsse für Taster, Lichtschranke, Schlupftürkontakt, Battery-Backup und
Erweiterungsplatinen zur Nachrüstung weiterer Funktionen.
Einstiegslösung für Sammelgaragen mit einfachen Anschlussmöglichkeiten.
DC-Motor: Soft-Start und -Stopp schonen das Tor, getrennt einstellbare
Öffnungs- und Schließgeschwindigkeiten ermöglichen eine schnelle Öffnung
und normgerechte Schließung.
Integrierte Steuerung mit beleuchtetem LC-Display und einfacher Programmierung.
Starker DC-Getriebemotor mit hoher Selbsthemmung für Tore bis 6,0 m Breite und 240 kg Gewicht.
Battery-Backup im Gehäuse integrierbar.

Steuerung – Funktionen:
Stromspartechnik
Soft-Start/Soft-Stopp/Soft-Lauf
Elektronische Aufschubsicherung
Blockierschutz
Laufzeitbegrenzung
Drehrichtungsumkehr programmierbar
Backjump (Entlastung der Schließkante)
Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
Zwischenposition AUF und ZU getrennt programmierbar
Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar
Soft-Lauf-Position AUF und ZU getrennt programmierbar
Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
Zargenfunktion (Ausblendung von Zargenlichtschranken)
Programmierbarer Impulseingang und -ausgang
Zyklenzähler
Wartungsintervall programmierbar
Fehlersignalisierung mit Fehlerspeicher
Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk etc.)

Steuerung – Endlageneinstellung:
Elektronische Endabschaltung

Steuerung – Bedienung:
Marantec-EOS-Programmierung
Programmierung und Zustandsmeldung über LC-Display
Programmierung und Diagnose über optionales externes Handprogrammiergerät möglich
Programmierung und Diagnose über maveo pro per Smartphone-App möglich

Steuerung – Aufbau und Anschluss:
Anschluss (MS-Bus) für Erweiterungsplatinen (Platinen integrierbar)
Ausgang 24 V-DC, max. 50 mA
Anschluss (konventionell) für Taster, Lichtschranke und Haltkreis
Steckbarer Funkempfänger
Anschluss (MS-Bus) für Handprogrammiergerät und Erweiterungsmodule
Anschluss für Battery-Backup

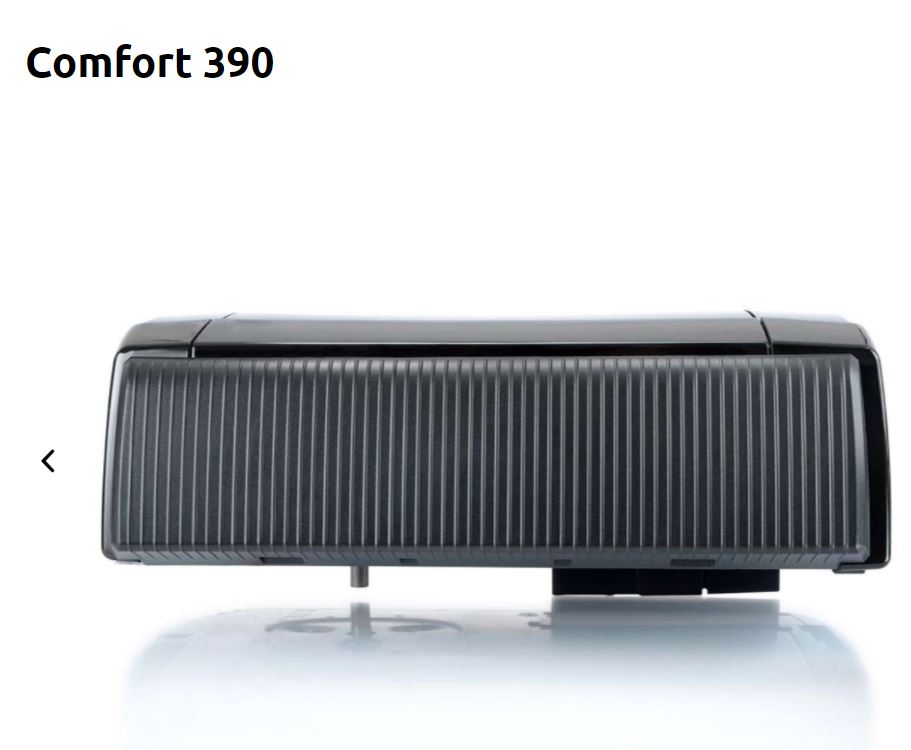

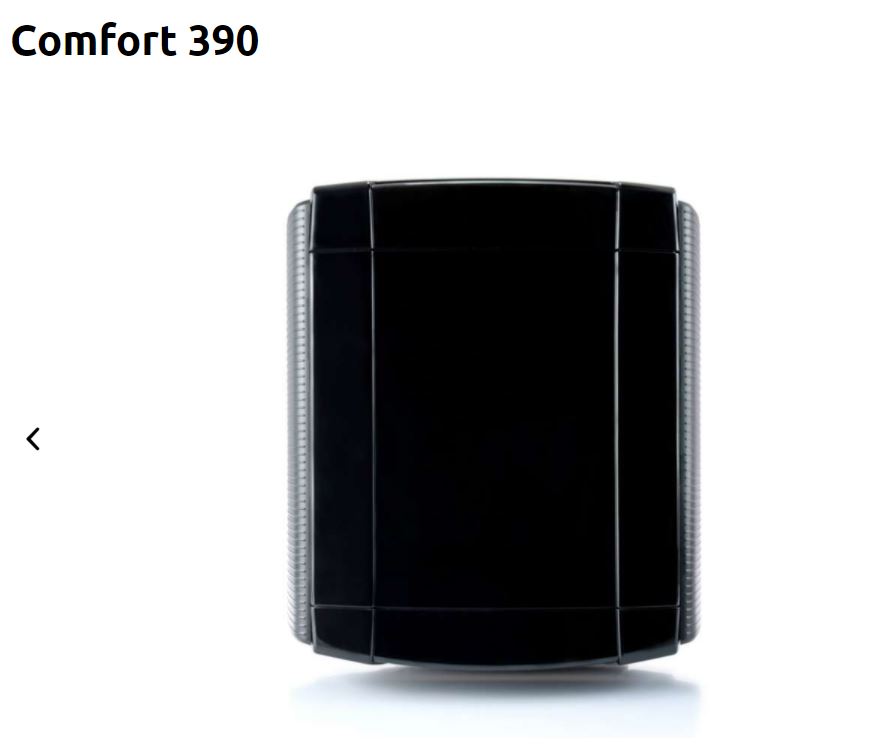

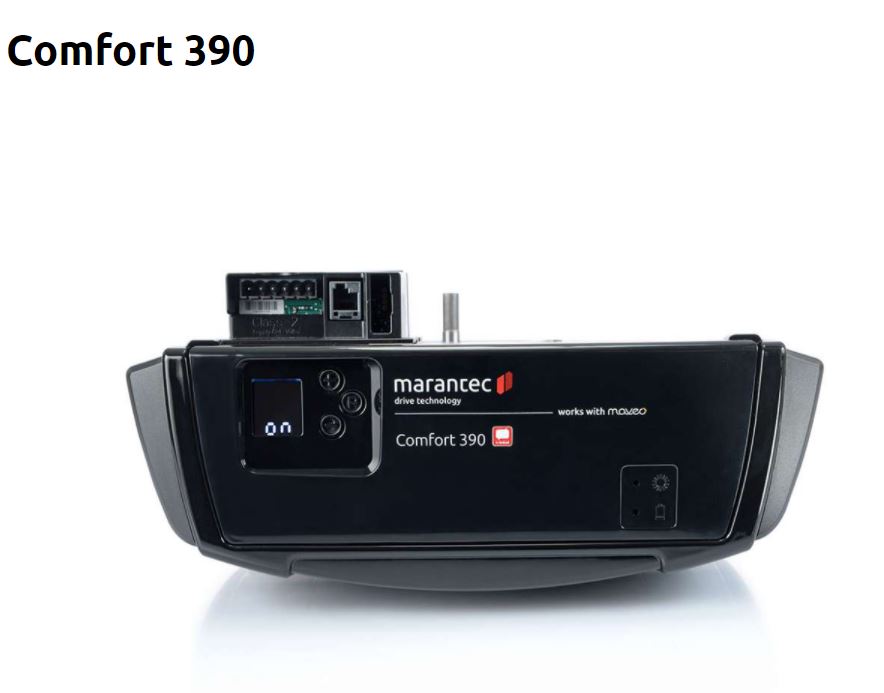

Comfort 390
Produktbeschreibende Daten
Anschlussart steckbar
Dauerschalldruckpegel (max.) [dB(A)] 70
Leuchtmittel ohne
Schutzart IP20
Schutzklasse II
Überlastschutz Abschaltung über Stromaufnahme

Einsatzbereich
Breite doppelwandige Sektionaltore (max.) [m] 6
Breite einwandige Sektionaltore (max.) [m] 6
Breite Kipp- und Canopytore (max.) [m] 6
Breite Schwingtore (max.) [m] 6
Höhe Kipp- und Canopytore (max.) [m] 2,25
Torgewicht (max.) [kg] 240
Temperatur (min./max.) [°C] -20/60

Leistungsdaten
Laufgeschwindigkeit (max.) [cm/s] 16
Zug- und Druckkraft (max.) [N] 1.200
Zyklen pro Stunde (max.)* 18
Zyklen pro Tag (max.) 300
Nenn-Zug- und Druckkraft (max.) [N] 360

Elektrische Daten
Betriebsspannung [V] 230 V/1~
Betriebsspannungsart Wechselstrom
Leistungsaufnahme [VA/W/kW] 0,25 kW
Leistungsaufnahme in Bereitschaft [VA/W/kW] 3,5 W
Motorspannung [V] 24 V-DC
Nennfrequenz [Hz] 50/60
Nennstrom [A] 1,1
Steuerspannung [V] 24 V-DC

Maße und Gewichte
Gewicht [kg] 5
Maße (BxHxT) [mm] 360x135x335
