Marantec Comfort KUN3224 Unterflurantrieb-Set für Drehtore bis 3,5 m

Marantec Comfort KUN3224 Unterflurantrieb-Set für 2-flügelige
Drehtore bis 3,5 m: 24 V DC Motor, 250 Nm, 90°, mit Encoder

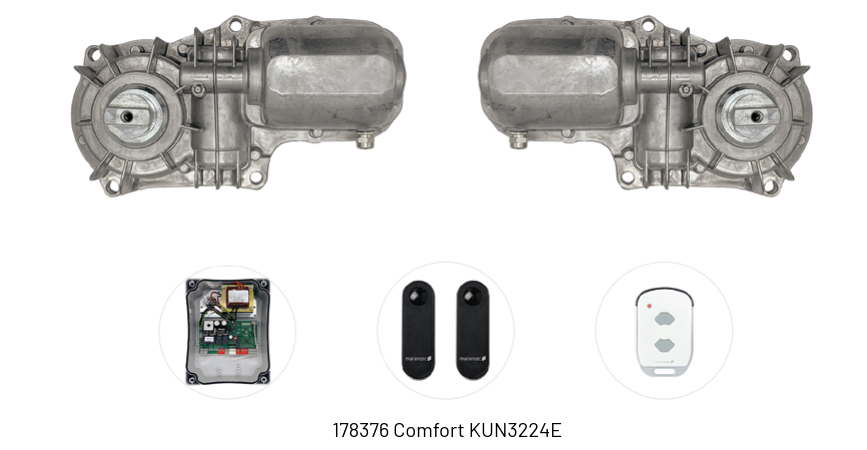

Lieferumfang:
• Erstes und zweites Motor-Aggregat ohne
  Fundamentkasten, vorverkabelt 2x1,5 mm²
  1.500 mm
• Externe Steuerung Control CBX20224H mit
  integriertem Funkempfänger, 868 MHz bi.linked
• 2 Digital 572 Micro-Handsender 2-Kanal, 868
  MHz bi.linked
• LS22 Einweg-Lichtschranke ohne Kabel

Merkmale Antrieb:
• Stromabhängige Hinderniserkennung - Keine
  aktive Schließkantensicherung nötig (nur Antriebe mit Encoder)

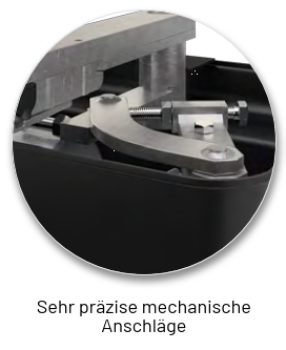

• Mechanische Anschläge AUF und ZU integriert
• Robustes Metallgetriebe
• Sehr leise Mechanik
• Alle mechanischen Teile gegen Witterungseinflüsse geschützt
• Abschließbare Entriegelung
• Kompatibel mit Fundamentkästen anderer Hersteller
Aufbau und Anschluss
• Battery-Backup im Gehäuse integrierbar
• Integrierter Funkempfänger bi·linked 868 MHz
• Anschluss (konventionell) für Taster
• Anschluss (konventionell) für 4-Draht Lichtschranke
  AUF und ZU
• Anschluss (konventionell) für Haltkreis
• Anschluss (konventionell) für 8,2 kOhm Kontaktleiste
• Anschluss (konventionell) für Signalleuchte 24 V DC
• Anschluss (konventionell) für Elektroschloss 12 V AC
• Anschluss für Battery-Backup
• Ausgang 24 V DC, max. 250 mA

Bedienung
• Gleiche Programmierlogik für alle Steuerungen
  CBX102B, CBX10224 und CBX20224
• 2 Menüs: Einfach und Erweitert - Für eine einfache
  Programmierung, aber individuell anpassbare Installation
• Programmierung und Zustandsmeldung über LED-Anzeige

Funktionen
• Stromabhängige Hinderniserkennung mit Reversierung
• Soft-Start/Soft-Stopp/Soft-Lauf
• Automatische Zulauffunktion
• Toraufzeit und Vorwarnzeit getrennt programmierbar
• Beleuchtungsdauer programmierbar und über Funk schaltbar
• Teilöffnung programmierbar
• Laufgeschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Position AUF und ZU getrennt programmierbar
• Zyklenzähler
• Wartungsintervall programmierbar
• Fehlersignalisierung
• Einfache Reset-Funktion (Komplett-Reset)

Technische Daten
                                                                 Comfort UN3224    /   Comfort UN3224E
Betriebsart (Einschaltdauer)                         S2 - 8 min
Abtriebsdrehmoment [Nm]                               250
Öffnungswinkel (max.) [°]                                 90
Motorleistung [kW]                                         0,12
Motorspannung [V]                                       24 V DC
Encoder                                                         nein                                     ja
Schutzart                                                       IP67
