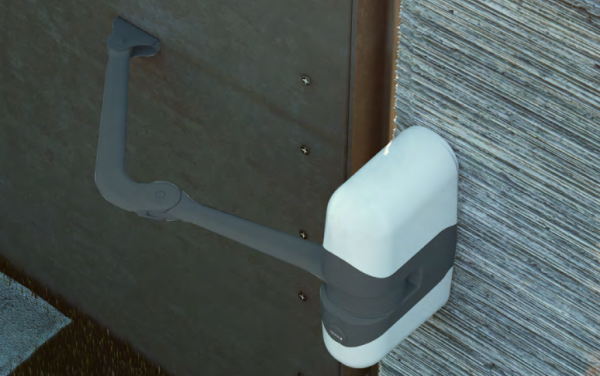

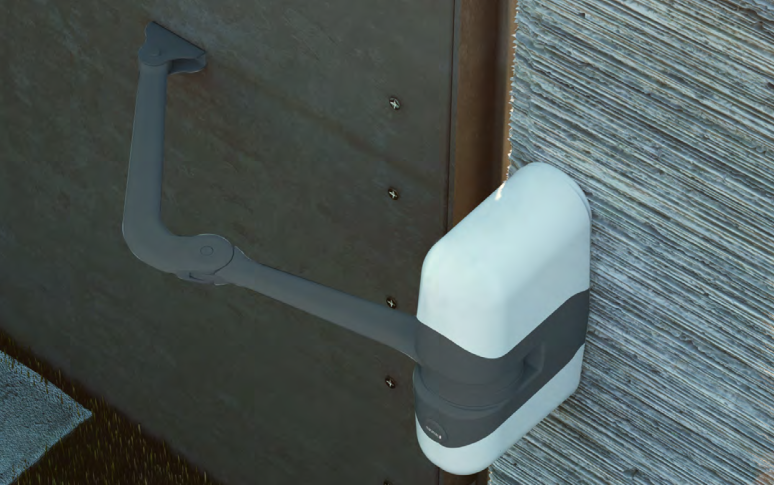

Marantec Comfort REP2224S Gelenkarmantrieb für Drehtore bis 2,3 m:
24 V DC Motor, 120 Nm, 120°, ohne Steuerung
Lieferumfang:
Antrieb Comfort REP2224S ohne Steuerung
Hebelarme inkl. Toradapter
Pfeilerkonsole
Schlüssel Notentriegelung
Einbauanleitungen
Merkmale Antrieb:
Stromabhängige Hinderniserkennung - Keine aktive Schließkantensicherung nötig

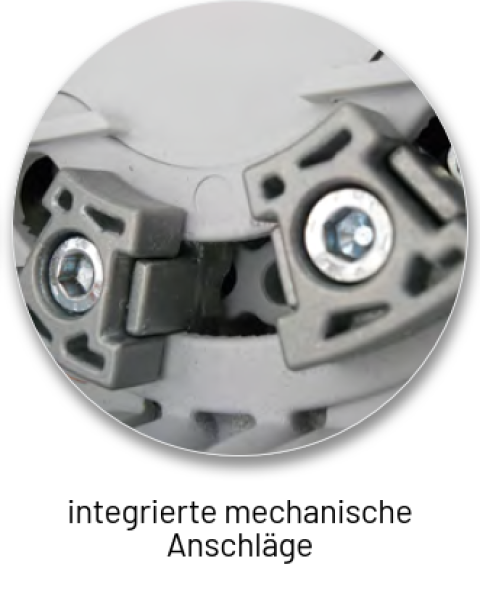

• Mechanische Anschläge AUF und ZU integriert
• Sehr leise Mechanik
• Alle mechanischen Teile gegen Witterungseinflüsse geschützt

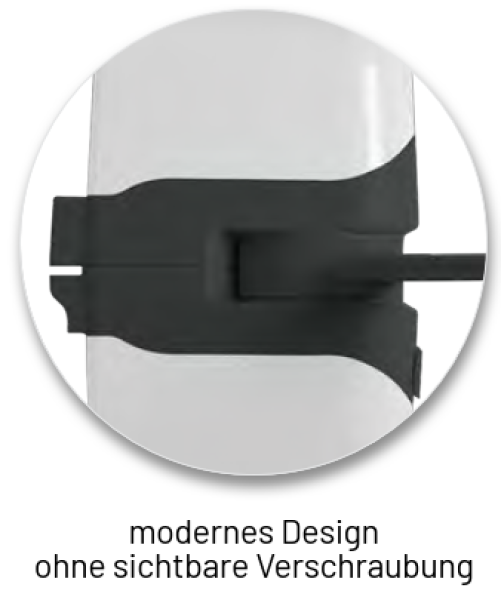

• Stabiles Aluminium-Druckguss-Gehäuse und UV- beständige Kunststoff-Abdeckungen

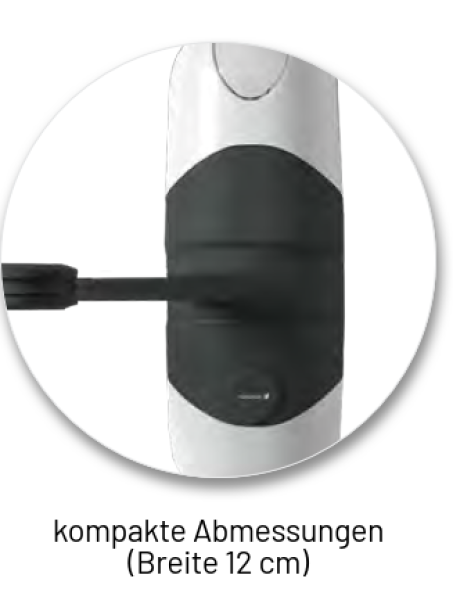

• Ideal für schmale Säulen mit wenig Montagefläche
• Kompakte Form und leise Bewegung
• Drehtorantrieb mit Gelenkarm
• Battery-Backup im Gehäuse integrierbar Aufbau und Anschluss
• Integrierter Funkempfänger bi·linked 868 MHz
• Anschluss (konventionell) für Taster
• Anschluss (konventionell) für 4-Draht Lichtschranke AUF und ZU
• Anschluss (konventionell) für Haltkreis
• Anschluss (konventionell) für 8,2 kOhm Kontaktleiste
• Anschluss (konventionell) für Signalleuchte 24 V DC
• Anschluss (konventionell) für Elektroschloss 12 V AC
• Anschluss für Battery-Backup
• Ausgang 24 V DC, max. 250 mA
Bedienung:
• Gleiche Programmierlogik für alle Steuerungen
CBX102B, CBX10224 und CBX20224
• 2 Menüs: Einfach und Erweitert - Für eine einfache
Programmierung, aber individuell anpassbare Installation
• Programmierung und Zustandsmeldung über LED-Anzeige
Funktionen:
• Stromabhängige Hinderniserkennung mit Reversierung
• Soft-Start/Soft-Stopp/Soft-Lauf
• Automatische Zulauffunktion
• Toraufzeit und Vorwarnzeit getrennt programmierbar
• Beleuchtungsdauer programmierbar und über Funk schaltbar
• Teilöffnung programmierbar
• Laufgeschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Position AUF und ZU getrennt programmierbar
• Zyklenzähler
• Wartungsintervall programmierbar
• Fehlersignalisierung
• Einfache Reset-Funktion (Komplett-Reset)
Technische Daten
Comfort REP2224
Breite Torflügel (max.): |
2,3 m |
Gewicht Torflügel (max.): |
250 kg |
Drehmoment (max.): |
120 Nm |
Öffnungszeit ca. (torspezifisch): |
14-20 sek. |
Betriebsart (Einschaltdauer): |
80 % |
Betriebsart (Einschaltdauer) S2 - 8 min
Abtriebsdrehmoment [Nm] 120
Öffnungswinkel (max.) [°] 120
Motorleistung [kW] 0,12
Motorspannung [V] 24 V DC
Encoder nein
Schutzart IP44
