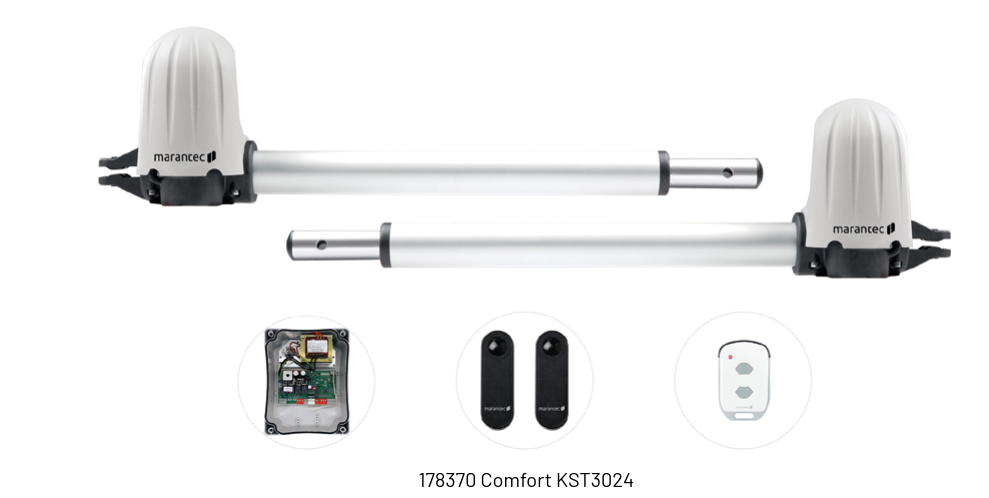

Außerdem im Kit enthalten:
1 × Steuerung CBX20224L
1 × LS-Paar LS22
2 × Handsender Digital 572
1 × Einbauanleitung CBX20224
Merkmale Antrieb
• Aktive Schließkantensicherung nötig
• Mechanischer Endanschlag in Endposition AUF und ZU nötig
• 2-Draht-Technologie für einfache Nachrüstung

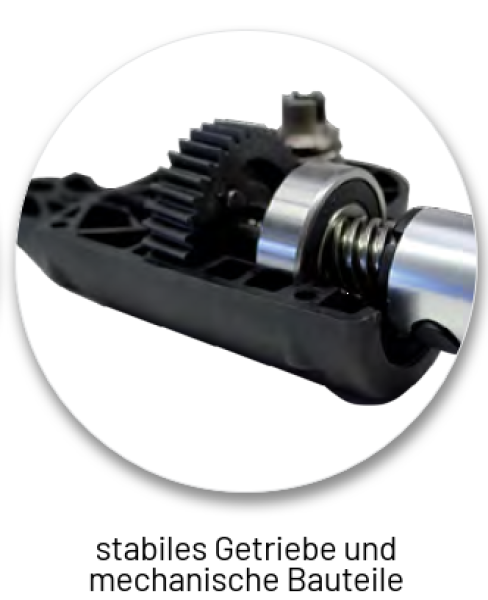

• Sehr leise Mechanik
• Alle mechanischen Teile gegen Witterungseinflüsse geschützt
• Stabiles und UV-beständiges Kunststoff-Gehäuse

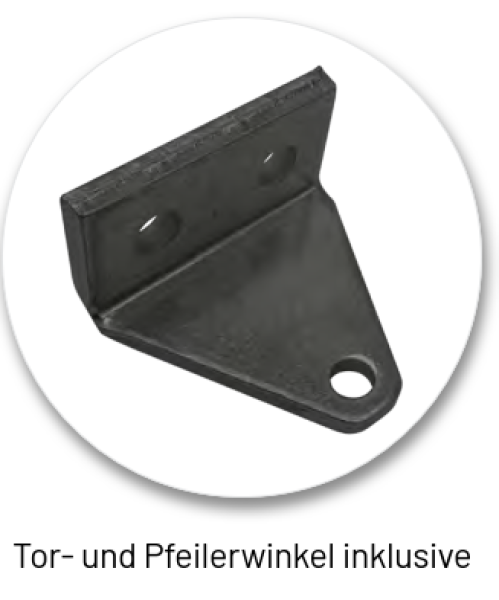

• Tor- und Pfeilerwinkel für einfache Motorenmontage
Aufbau und Anschluss
• Integrierter Funkempfänger bi·linked 868 MHz
• Battery-Backup im Gehäuse integrierbar
• Anschluss (konventionell) für Taster
• Anschluss (konventionell) für 4-Draht Lichtschranke AUF und ZU
• Anschluss (konventionell) für Haltkreis
• Anschluss (konventionell) für 8,2 kOhm Kontaktleiste
• Anschluss (konventionell) für Signalleuchte 24 V DC

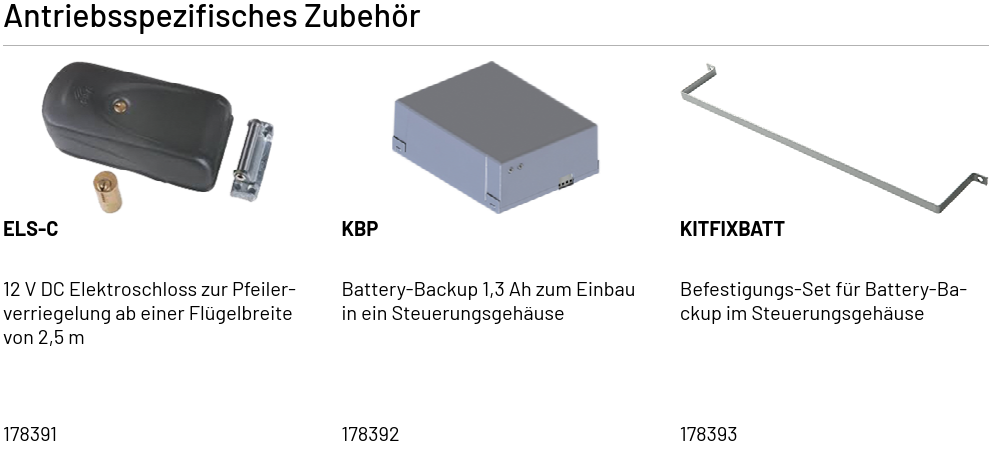

• Anschluss (konventionell) für Elektroschloss 12 V AC
• Anschluss für Battery-Backup
• Ausgang 24 V DC, max. 250 mA
Bedienung
• Gleiche Programmierlogik für alle Steuerungen CBX102B, CBX10224 und CBX20224
• 2 Menüs: Einfach und Erweitert -
Für eine einfache Programmierung, aber individuell anpassbare Installation
• Programmierung und Zustandsmeldung über LED-Anzeige
Funktionen
• Stromabhängige Hinderniserkennung mit Reversierung
• Soft-Start/Soft-Stopp/Soft-Lauf
• Automatische Zulauffunktion
• Toraufzeit und Vorwarnzeit getrennt programmierbar
• Beleuchtungsdauer programmierbar und über Funk schaltbar
• Teilöffnung programmierbar
• Laufgeschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Position AUF und ZU getrennt programmierbar
• Zyklenzähler
• Wartungsintervall programmierbar
• Fehlersignalisierung
• Einfache Reset-Funktion (Komplett-Reset)
