Marantec / MFZ Getriebemotoren STAI 1-8-45 400 V/3 ~ AWG 25,4 IP54 – CS320 – 11,0 m
Getriebemotor für federausgeglichene Sektionaltore STAI 1-8-45 Standard-Hohlwelle 25,4 mm

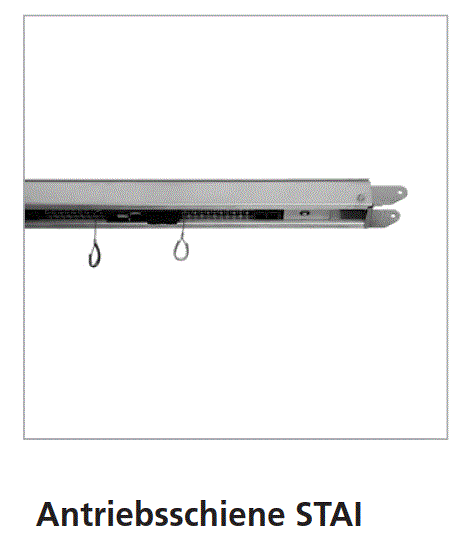

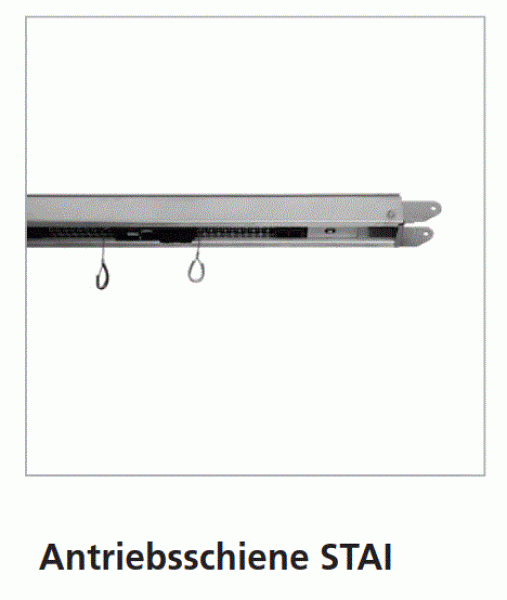

schienengeführte Antriebs-Variante.
Hier können Sie sich den Antrieb selbst zusammen stellen.
Anwendung;
Für federausgeglichene Sektionaltore
< 30 m² Torfläche (400V/3PH), max. 300 kg
Temperatur (min./max.) [°C] -20/60
Lieferumfang:
Antrieb STAI 1-8-45 400 V/3~ AWG 25,4 mm
Steuerung CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster und LC-Display,
Anschlusskabel mit Schuko-Stecker.
Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 11.000 mm.
Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen für die
Steuerung und Stecker für die Torblattanschlussdose, 1.600 mm ungewendelt/800-3.200 mm Wendellänge.
Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen.
F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm.
Lieferung Ohne Antriebsschiene

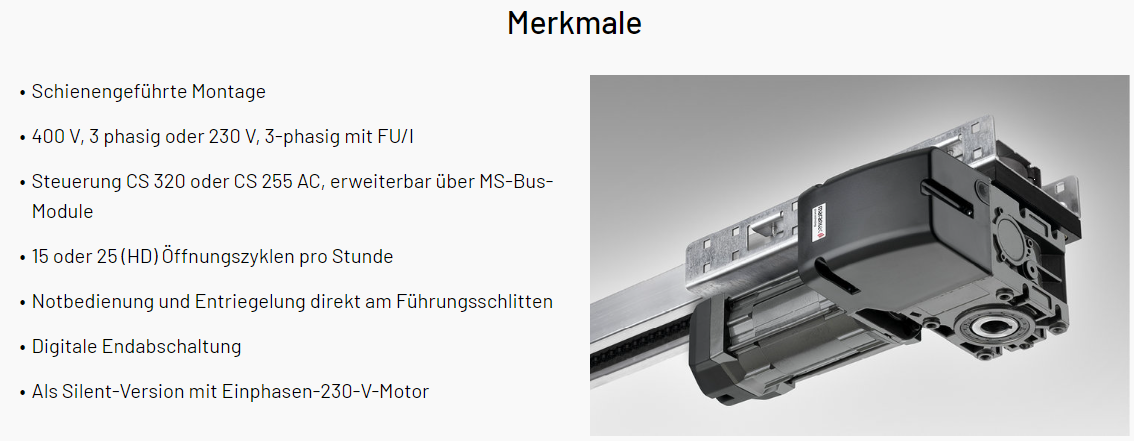

Antrieb – Merkmale:
Aluminium-Druckguss-Gehäuse, gerollte Schneckenwelle und doppelte Schneckenwellenlagerung.
Notbedienung über Entriegelungsmechanismus am Führungsschlitten der Antriebsschiene.
Versorgung: 230/400 V/3~/50 Hz.
Thermoschutz in der Motorwicklung.
Für Toranlagen mit überdurchschnittlichen Schaltungen ist ein Antrieb mit erhöhter
Motor-Einschaltdauer (HD) zu wählen.
Steckbare Anschlüsse.
Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische
Endschalter (MEC).
Ausführung mit externer Steuerung, kombinierbar mit umfangreichem Steuerungsprogramm.
Versorgung: 230/400 V/3~, Frequenz: 50/60 Hz, Steuerspannung: 24 V-DC.
Bei Erhöhung der Abtriebsdrehzahl (Betrieb mit Frequenzumrichter) reduziert sich das
Abtriebsdrehmoment. In diesem Fall gilt: Eine Erhöhung der Abtriebsdrehzahl um 10 %
verursacht eine Reduzierung des Abtriebsdrehmoments um 5 %.
Sonderausführungen wie weitere Spannungen und Frequenzen, Abtriebsdrehzahlen und
höhere Schutzarten auf Anfrage.
Montage- und Installationskomponenten lieferbar.
Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage.
Steuerung – Funktionen:
4 programmierbare Relaisausgänge mit 44 Funktionen
2 programmierbare Eingänge mit 27 Funktionen
Änderung der Drehrichtung über Platinentaster/Display
Zwischenstellung programmierbar (nur mit AWG)
Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
Drehrichtungsüberwachung und -erkennung (nur mit AWG)
Integrierter Torlaufzähler
Programmierbarer Wartungsalarm (PIN-Code-geschützt)
Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von
Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor.
Steuerung – Endlageneinstellung:
Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
Einstellung über Platinentaster oder steckbaren LCD-Monitor
Steuerung – Bedienung:
Platinentaster und LEDs zur Statusmeldung (Standard)
Steckbares LC-Display mit Klartextanzeige
3-Tasten-Navigation/Zustands- und Diagnosemeldungen
Steuerung – Aufbau und Anschluss:
Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~.
Kurzschlussfeste Kleinspannung.
Beleuchtete Deckeltastatur (Nachtbeleuchtung).
Gehäuseschutz für Leiterplatte.
Einstellbare, vormontierte Wandhalter.
Anschluss für Elemente des Sicherheitskreises.
Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste
oder voreilende Lichtschranke) in ZU-Richtung.
Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung.
Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung.
Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8, kOhm) mit
Testung nach EN 12453:2017.
Anschluss für 2 Lichtgittersysteme mit/ohne Testung.
Anschluss für Radarpräsenzmelder.
Schnittstelle zum Anschluss eines Frequenzumrichters.
Schnittstelle zum Anschluss von Erweiterungsmodulen.
Steckplätze für Funkmodul und Wochenzeitschaltuhr.
Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von
Schließkantensystem und/oder Sicherheitskreis.
Ansteuerung der Magnetbremse über Relaisausgang.
Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul
eingebaut (BWM1).
Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A).
Steuerung – Optional:
LCD-Monitor mit Klartextanzeige.
MS-Bus Erweiterungsmodul Gegenverkehrsteuerung.
MS-Bus Erweiterungsmodul Einzugssicherung.
Integrierter Hauptschalter.
Individuelle Deckelfolien.
Steuerung im Stahlschrank.
Über MS-BUS ist eine zweite CS 320 in DUO-Funktion koppelbar.
Bezeichnung:
STAI 1-8-45 400V/3PH-
awg 25,4/0,37/65/80%
Drehmoment Nm: 80
Nenndrehzahl min-1:45
Entriegelungsart:
Notbedienung:
Nennspannung: 400V/3PH
Produktbeschreibende Daten
Anschlussart: steckbar
Bremsansteuerung: ohne Bremse
Dauerschalldruckpegel: (max.) [dB(A)] 70
Endlagensystem: Absolutwertgeber
Fangvorrichtung integriert: Nein
Getriebe: gerollte Schneckenwelle doppelt gelagerte Schneckenwelle
Schutzart: IP54
Steuerungsart: extern
Überlastschutz: Thermoschutz 140 °C
Bremstyp: ohne Bremse
Leistungsdaten
Abtriebsdrehmoment [Nm:] 80
Abtriebsdrehzahl [1/min]: 45
Haltemoment (min.) [Nm]: 600
Laufgeschwindigkeit (max.) [cm/s]:15
Umdrehungen Abtrieb (max.)**: 40
Zyklen pro Stunde (max.)*: 15
Motorleistung [kW] : 0,55
Elektrische Daten
Betriebsspannung [V]: 400 V/3~
Betriebsspannungsart: Drehstrom
Nennfrequenz [Hz]: 50
Steuerspannung [V] :24 V-DC
Nennstrom bei 400 V/3~ [A]: 1,90
Nennstrom bei 230 V/3~ [A]: 3,30
Bauseitige Absicherung (Netzbetrieb: 230 V/3~) [A] 16
Bauseitige Absicherung (Netzbetrieb; 400 V/3~) [A] 16
Maße und Gewichte
Gewicht [kg]: 15
Maß A [mm]: 245
Maß A1 [mm]: 55
Maß B [mm]: 104
Maß C [mm]: 369
Maß C1 [mm]: 55
Wellenaufnahme [mm]: 25,4
Wellenaufnahme (optional) [mm]: keine
CS 320 2,2 kW
Produktbeschreibende Daten
Gehäusetyp: CS-Standard
Schutzart: IP65
Displayart: LCD
Hauptschalter im Steuerungsdeckel: ohne Hauptschalter
Drucktaster im Steuerungsdeckel: elektronischer 3-fach Taster CS
Not-Aus im Steuerungsdeckel: ohne Not-Aus
Funktionsschalter im Steuerungsdeckel: ohne Funktionsschalter
Netzstecker: CEE-Stecker 5-polig rot
Einsatzbereich
Temperatur (min./max.) [°C] -10/45
Leistungsdaten
Betriebsart (Steuerung) Totmann
Elektrische Daten
Bauseitige Absicherung (Netzbetrieb 230 V /1~) [A]: 10
Bauseitige Versorgung: 400 V/3~/50 Hz
Belastbarkeit Leistung (max.) [kW]: 2,2
Schaltstrom (max.) [A]: 8
Steuerspannung [V]: 24 V-DC
Maße und Gewichte
Maße (BxHxT) [mm]: 215x275x190
Lebenszyklus:
Materialgruppe: IA
Gewicht kg: 15,8
