Marantec Industrie Antrieb, Express Set, STA1-10-24 KE, für federausgeglichene Sektionaltor

MFZ Sektionaltor Antrieb STA1-10-24 KE 400 V/3~ AWG 25,4 mm
für federausgeglichene Industrietore Tore

Hinweis:!
Aufgrund der aktuellen Situation am Markt ist der 24 Std. Service leider nicht möglich,
hier kann es bis zu 8 Tagen dauern, dieses bitten wir zu entschuldigen.
Danke für Ihr Verständnis.

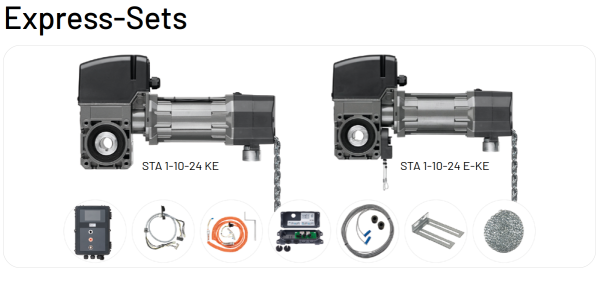

Lieferumfang:
1 Stück = Antriebs-Set
• Antrieb STA 1-10-24 KE 400 V/3~ AWG 25,4 mm mit 1.000 mm Haspelkette
• Steuerung CS 320 400V/3PH im CS- Standardgehäuse mit 3-fach-Taster und LC-Display
  im Deckel, Anschlusskabel mit CEE-Stecker 5-polig rot
• Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in
  Steuerung und Antrieb, 7.000 mm
• Haspelkette: 9.000 mm, mit 2 Kettenschlössern
• Drehmomentstütze 1 L-Form
• Zubehörbeutel STA Standard
• Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen,
  Anschlussklemmen für die Steuerung und Stecker für die
  Torblattanschlussdose, 3.000 mm
  ungewendelt/800-3.200 mm Wendellänge
• Torblatt-Anschlussdose mit Platine, Öffnung für
  Spiralkabel und 4 Kabeleinführungen
• F-Lichtschranke Sender 10.500 mm/Empfänger
 1.000 mm mit 2 F-Distanzhülsen 11/22 mm

Technische Daten:
Abtriebsdrehmoment Nm 10
Abtriebsdrehzahl min -1 =24
Statisches Haltemoment Nm 600
Motorleistung kW 0,37
Betriebsspannung V 230 / 400 / 3~
Netzfrequenz Hz 50
Steuerspannung V 24
Motor-Nennstrom A  3,5/2,0
Max. Zyklen pro Stunde * 20
Bauseitige Absicherung (Netzbetrieb) A 10,0
Schutzart IP 54
Temperaturbereich ** °C –20 / +60
Dauerschalldruckpegel dB (A) < 70
Stückgewicht (ca.) kg 15
Maximale Umdrehungen Abtrieb 20

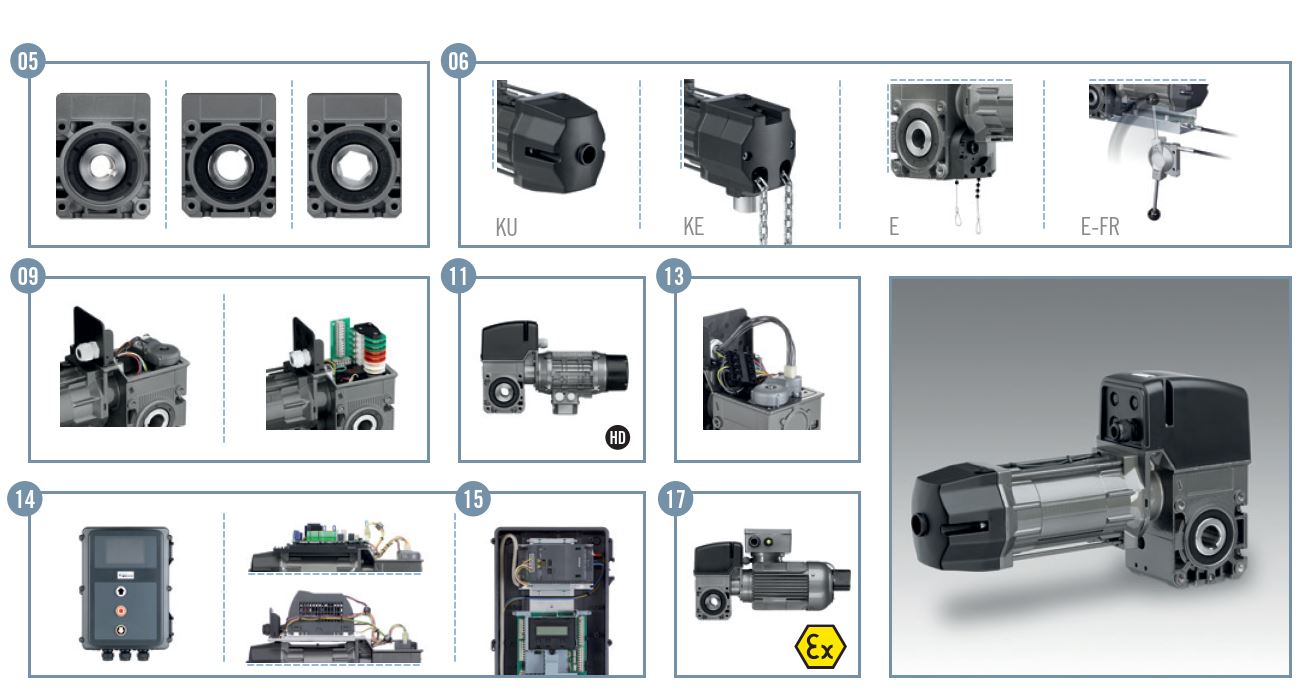

A / Höhe KU / KE / E / E-FR mm 245 / 245 / 245 / 256
B / Breite KU / KE / E / E-FR mm 104 / 104 / 104 / 116
C / Länge KU / KE / E / E-FR mm 369 / 379 / 339 / 339
A1 mm 55
C1 mm 55
Ø - Hohlwelle (Standard) mm 25,4
Antriebe mit dem Zusatz HD verfügen über eine höhere Einschaltdauer.
Ein Zyklus entspricht zwei Fahrten (Öffnung und Schließung) des Tores.
Die angegebenen Werte beziehen sich auf 10 Umdrehungen der Abtriebswelle
pro Fahrt und setzen eine gleichmäßige Verteilung voraus.
 ** Temperaturbereiche < -20°C: Ölsorte und Elektroheizung auf Anfrage.

Detaillierte Zeichnungen mit allen Bemaßungen stehen unter www.Marantec-Rolltorantriebe.de
als Download zur Verfügung.

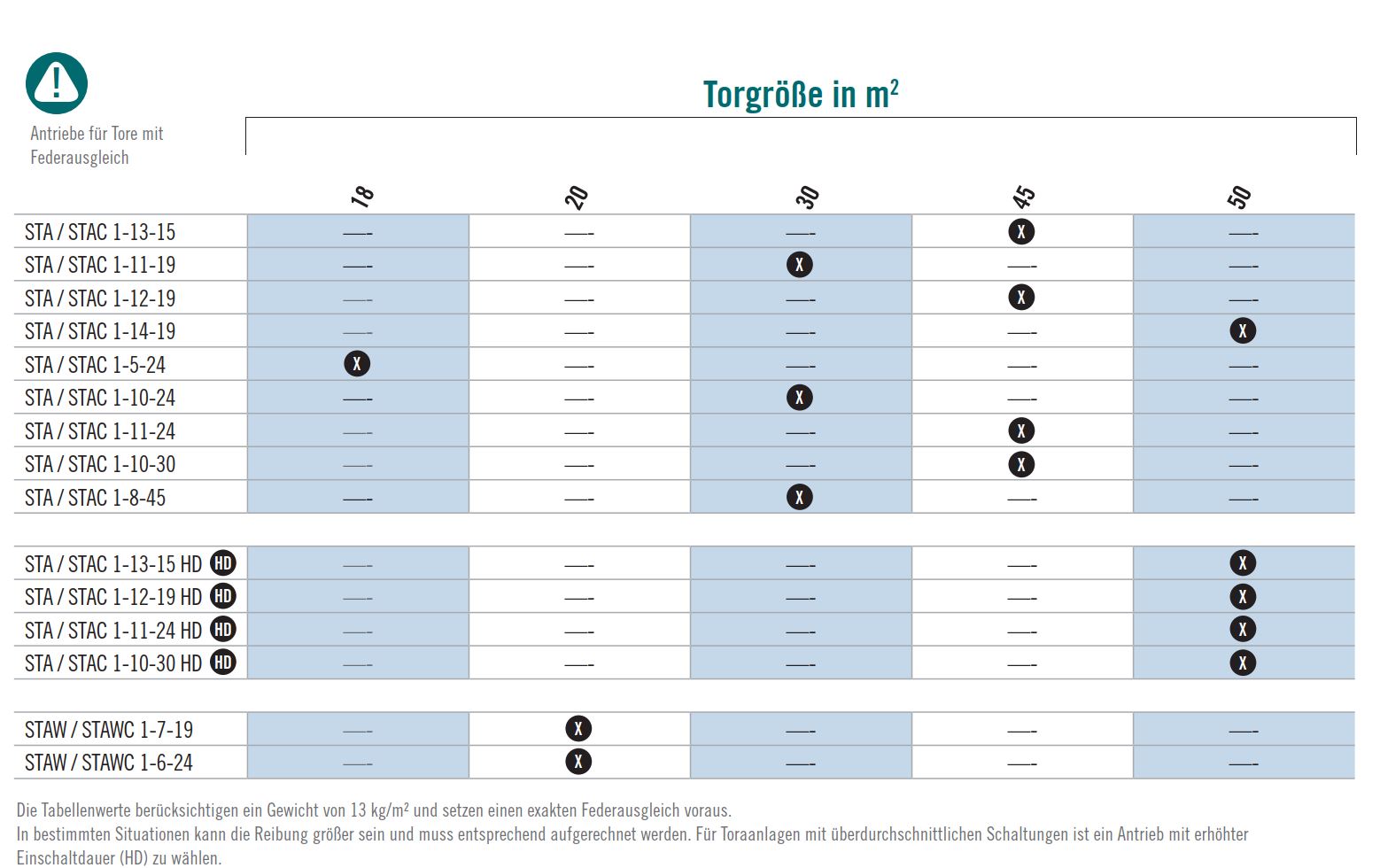

Der Richtige Antrieb für das vorhandene Tor
