Marantec Kettenradantrieb für schwere Rolltore, KD20-22-24KU, NM 220, 400V/3~/50Hz

Marantec kraftvolle Kettenantriebe für Rolltore

Lieferumfang
1 Stück Kettenantriebe

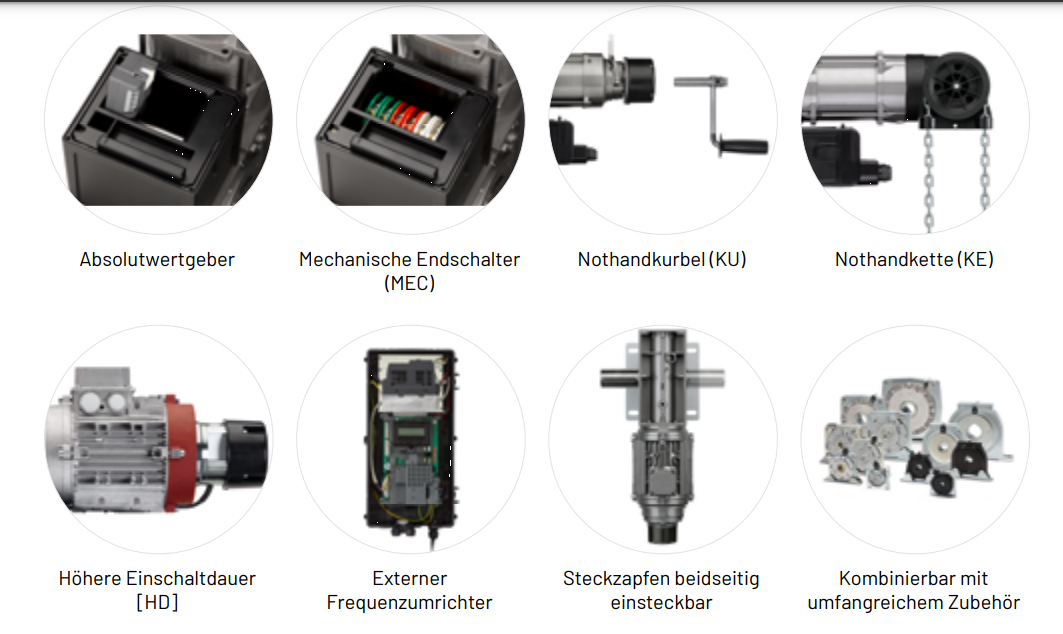

mit Nothandkurbel, digitaler Endschalter ( AWG)
CS 320 Steuerung,Zykluszähler,programmierbar 2 Eingangsrelais
und 3 Ausgangsrelais,Diagnosemenu
eingebaute 3 Fachtaster (Auf-Halt-Zu), CEE Stecker
inkl. Steckzapfen, ohne Konsole
Ohne Konsolen

Aufpreis für Nothadkette anstatt Kurbel
Aufpreis für IP65
Aufpreis für doppelter Endschalterweg

Die wichtigsten KD-Merkmale im Überblick

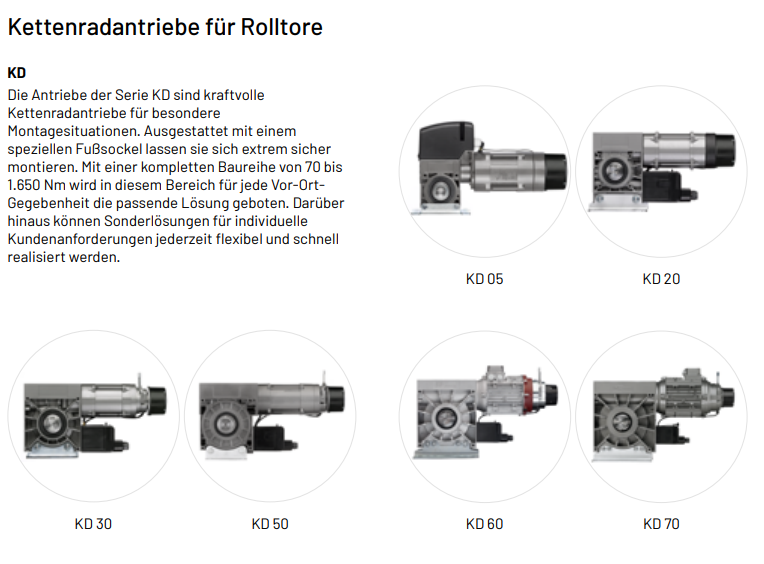

Eine komplette Serie von 70 Nm bis 1.650 Nm verfügbar
24 U/min für alle Motortypen
Kettenradübersetzung 2 : 1, 3 : 1, 3,8 : 1 oder 4,5 : 1; das Rolltor kann mehrere Tonnen wiegen
Alle KD-Motoren haben einen Zapfen zur Befestigung eines Kettenrades
Eine Konsole zum Spannen der Kette ist verfügbar
Für die Absturzsicherung sind separate Fangvorrichtungen der Serien F und TS erhältlich
Viele mechanische Zubehörteile erhältlich, zum Beispiel Rollenketten, Kettenräder,
Einschweißwellen und Einschweißronden

Separate Fangvorrichtung als Absturzsicherung

Die KD-Antriebe haben eine indirekte Kraftübertragung über eine Rollenkette zwischen dem Antrieb und der
Torwelle. Aus diesem Grund haben unsere KD-Antriebe generell keine integrierte Fangvorrichtung.
Deshalb muss bei einem Kettenradantrieb immer auf der gegenüberliegenden Torseite eine
separate Fangvorrichtung als Absturzsicherung installiert werden.

Alle Komponenten wie KD-Antrieb, Wickelwelle, Behanggewicht und die richtig ausgewählte
Fangvorrichtung müssen aufeinander abgestimmt sein. Als Rolltorsteuerung
empfehlen wir unsere externe Steuerung: die CS 320 von Marantec
