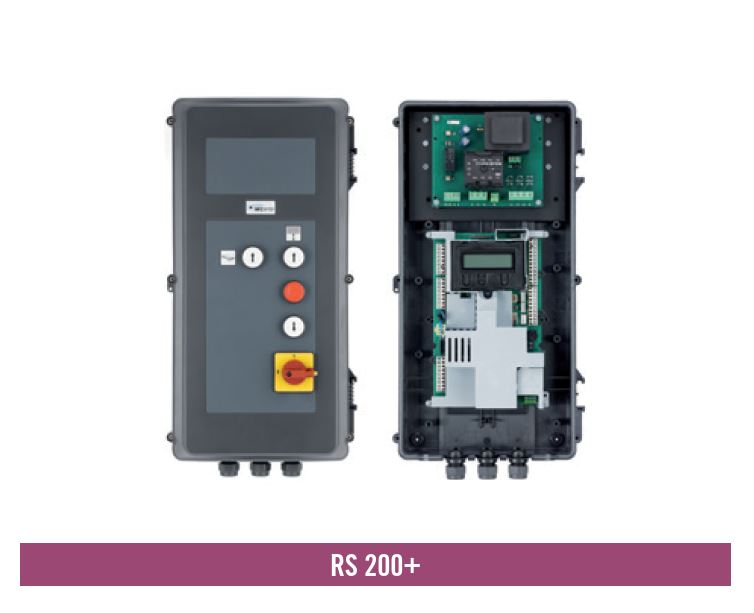

Marantec Rampensteuerung CS320 + RS200 L

Marantec, MFZOvitor Rampensteuerung CS320 + RS200L,
Lippe-Klappe, Kombigehäuse, 400V

Alle Steuerungen im Gehäuse mit 3 Fach Taster und Hauptschalter
mit Möglichkeit zur Verriegelung für Überladebrücken
Basissteuerung für Überladebrücken mit integrierter Torsteuerung.
Ansteuerung eines Klappkeils
Die Steuerung RS 210 ist eine Kombination aus der Basissteuerung für
Überladebrücken RS 200 und der Komfortsteuerung CS 320 für Toranlagen.
Sie bietet in Kombination die Möglichkeit, Überladebrücke und Tor zentral zu
steuern und miteinander zu verknüpfen. Hierbei lassen sich neben dem
einfachen Funktionsumfang der RS 200 für Überladebrücken die komplexen
Torfunktionen der CS 320 umsetzen. Zwei Auslieferungsvarianten stehen
zur Verfügung:

Lieferumfang:

VE: 1 Stück
Taster 1+3
RS 200 D + CS 320 mit integriertem Überlastschutz

Funktionen:

· Zur Ansteuerung einer Überladebrücke mit Klappkeil
· Ansteuerung von 1-Ventil-Aggregaten
· Überlastschutz via Stromüberwachung (RS 200 L)
· Drehfeldprüfung via Spannungsüberwachung (RS 200 D)
· Phasenausfallerkennung
· Anlaufverriegelung nach Spannungsausfall
· Freigabe / Verriegelung durch externe Torsteuerung
· 4 programmierbare Relaisausgänge mit 44 Funktionen
· 2 programmierbare Eingänge mit 27 Funktionen
· Änderung der Abrollrichtung über Platinentaster / Display
· Einstellbare Kraftbegrenzung für beide Laufrichtungen (nur mit AWG)
· Drehrichtungsüberwachung und -erkennung (nur mit AWG)
· Integrierter Torlaufzähler
· Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe
 von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD Monitor

Endlageneinstellung:

Über mechanische Endschalter oder über Absolutwertgeber
Einstellung über Platinentaster oder steckbaren LCD Monitor

Bedienung:

1 Richtungstaste / 3-fach Taster Torsteuerung
steckbarer LCD Monitor mit Klartextanzeige
3-Tasten-Navigation / Zustands- und Diagnosemeldungen

Aufbau und Anschluss:

Integrierter Hauptschalter
Integrierte Sicherungen für das Hydraulikaggregat (max. 6,3 A)
Umschaltbarer Transformator von 230V / 3~ auf 400V / 3~
Kurzschlussfeste Steuerspannung
Versorgung für externe Geräte (24V-DC / 500 mA und 230V-AC / 1A)
Beleuchtete Deckeltastatur (Nachtbeleuchtung)
Anschluss für Elemente des Sicherheitskreises
Anschluss für Schließkantensicherung
(Opto, 8,2kΩ, Druckwellenleiste oder voreilende Lichtschranke)
 in ZU-Richtung
Anschluss für zwei Lichtschranken (2-Draht, Relais, NPN, PNP)
mit / ohne Testung
Anschluss für zwei Lichtgittersysteme mit / ohne Testung
Steckplatz für Funk-Übertragungssystem, 2-Kanal. Zur drahtlosen
Signalübertragung von Schließkantensystem
und / oder Sicherheitskreis

Optional:

LCD-Monitor mit Klartextanzeige
individuelle Deckelfolien
