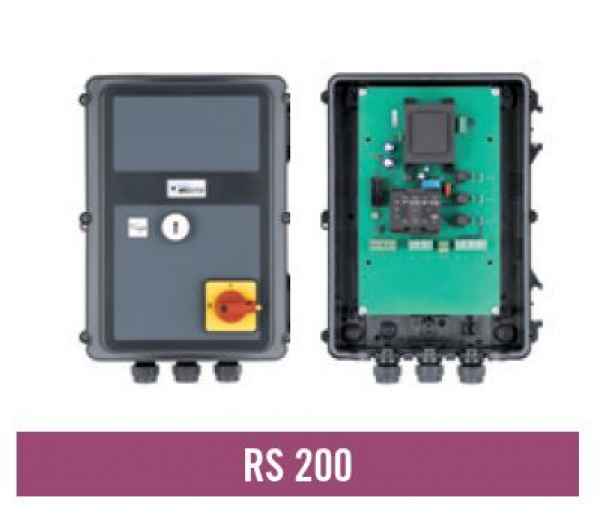

Überladebrückensteuerung RS 200D mit integrierter Drehfeld und
Phasenausfallüberwachung für das Hydraulikaggregat
Die Basissteuerung für Überladebrücken RS 200 dient ausschließlich zur
Ansteuerung von Überladebrücken mit Klappkeil und einem Ventil.
Obwohl im Funktionsumfang begrenzt, verfügt die RS 200 im Standard
über eine Anlaufverriegelung, eine Phasenausfallerkennung und die
Möglichkeit einer Verriegelung durch eine externe Torsteuerung.
Zwei Auslieferungsvarianten stehen zur Verfügung: RS 200 L mit integriertem Überlastschutz
RS 200 D mit integrierter Drehfeldprüfung
Lieferumfang:
VE:1 Stück
Lippe:=Klappe
Gehäuse: Standard
Imput: 400V
Taster:1
Funktion:
· Zur Ansteuerung einer Überladebrücke mit Klappkeil
· Ansteuerung von 1-Ventil-Aggregaten
· Überlastschutz via Stromüberwachung (RS 200 L)
· Drehfeldprüfung via Spannungsüberwachung (RS 200 D)
· Phasenausfallerkennung
· Anlaufverriegelung nach Spannungsausfall
· Freigabe / Verriegelung durch externe Torsteuerung
Bedienung:
· Platinentaster „Heben“
· 1 rote LED zur Statusmeldung
Aufbau und Anschluss
· Wahlweise Version L mit Überlastschutz
· oder Version D mit Drehfeldprüfung
· Integrierter Hauptschalter
· Integrierte Sicherungen für das Hydraulikaggregat (max. 6,3 A)
· Umschaltbarer Transformator von 230V / 3~ auf 400V / 3~
· Kurzschlussfeste Steuerspannung
· Anschluss für externen Taster „Heben“
· Anschluss zur Verriegelung der Überladebrücke
· Niedriger Gehäuseboden
· Integrierte Deckelscharniere
· Einstellbare, vormontierte Wandhalter
· Kabeltunnel für Anschlussleitungen
Technische Daten:
Betriebsspannung V 230 / 400 / 3~
Netzfrequenz Hz 50 / 60
Steuerspannung V 24
Maximale Belastbarkeit kW (A) 2,2 (6,3)
Max. Stromaufnahme pro Ventil mA 600
Schutzart IP 65
Temperaturbereich °C –10 / +55
Maße, B x H x T (extern) mm 215 x 275 x 190
Stückgewicht (extern) kg 2,5
