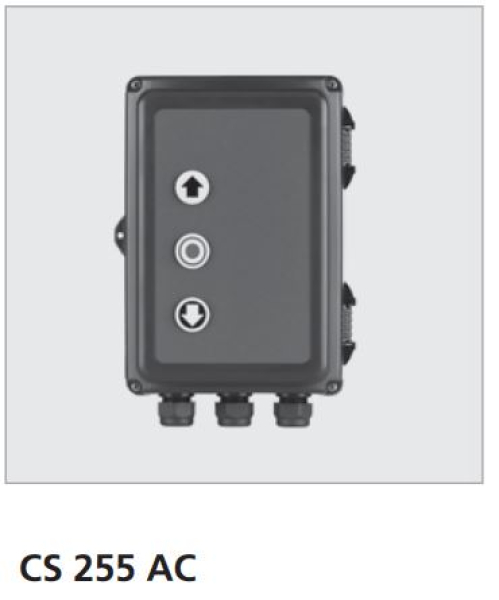

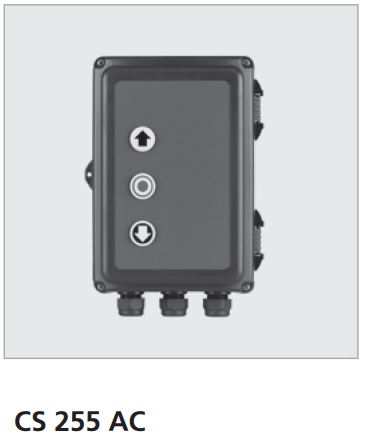

Marantec, CS 255 AC, Steuerung, 230V-1PH

Marantec Steuerung CS 255 AC 230V/ 1PH

Lieferumfang:
· Steuerung CS 255 AC
· Beleuchteter 3-fach Drucktaster integriert
· CEE- oder Schuko-Stecker (je nach Ausführung), vormontiert
· VE: 1 Stück

Funktionen
• 1 programmierbarer Relaisausgang mit 44
  Funktionen (nur über LC-Display)
• 2 programmierbare Eingänge mit 27 Funktionen
  (nur über LC-Display)
• Änderung der Drehrichtung über Platinentaster/ Display
• Zwischenstellung programmierbar (nur mit AWG)
• Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
• Drehrichtungsüberwachung und -erkennung (nur mit AWG)
• Integrierter Torlaufzähler
• Programmierbarer Wartungsalarm (PIN-Code geschützt)
• Integrierter Fehlerspeicher (Auslesen aller
  Fehlermeldungen unter Angabe von Häufigkeit und
  Zyklus des letzten Auftretens) nur mit LCD-Monitor

Endlageneinstellung
• Über mechanische Endschalter (MEC) oder über
  Absolutwertgeber (AWG)
• Einstellung über Platinentaster, externen
„intelligenten“ 3-fach Taster CSI-15 oder steckbaren LCD-Monitor

Bedienung
• Intelligente 3-fach Tastatur CS-I 15 (Standard) zur
  Bedienung und Programmierung von Endlagen,
  Abrollrichtung, Offenzeit, Funkhandsendern,
 „Schnell-ZU“-Funktion und Werkseinstellung
 Auslesen von Zykluszahl, Status- und Fehlermeldungen
• 3-Tasten-Navigation/Zustands- und Diagnosemeldungen
  Aufbau und Anschluss
• Im Antrieb integriert (Standard)
• Im externen Gehäuse (optional)
• Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
• Kurzschlussfeste Kleinspannung
• Versorgung für externe Geräte (24 V-DC/200 mA)
• Beleuchtete Tastatur (Nachtbeleuchtung)
• Anschluss für Elemente des Sicherheitskreises
• Anschluss für Schließkantensicherung (8,2 kOhm
  und Opto) in AUF-Richtung
• Anschluss für 2 Lichtschranken (2-Draht, Relais,
  NPN, PNP) mit/ohne Testung
• Anschluss für Schlupftür- und Schlaffseilschalter
  PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
• Anschluss für 2 Lichtgittersysteme mit/ohne Testung
• Schnittstelle zum Anschluss von Erweiterungsmodulen
• Steckbarer Funkempfänger

Optional
• MS-Bus LCD-Monitor mit Klartextanzeige
• Einbau in ein externes Gehäuse
• Ausführung auch in Totmann erhältlich
• Steuerung im Stahlschrank

Technische Daten / Spezifikationen
CS 255 AC
Bauseitige Versorgung                    230 V/3~/50 Hz;
                                                        400 V/3~/50 Hz

Steuerspannung [V]                            24 V-DC
Schaltstrom (max.) [A]                              5
Belastbarkeit Leistung (max.) [kW]         1,5
Schutzart                                                IP65
Temperatur (min./max.) [°C]                -10/45
Maße (BxHxT) [mm]                       165x220x105
