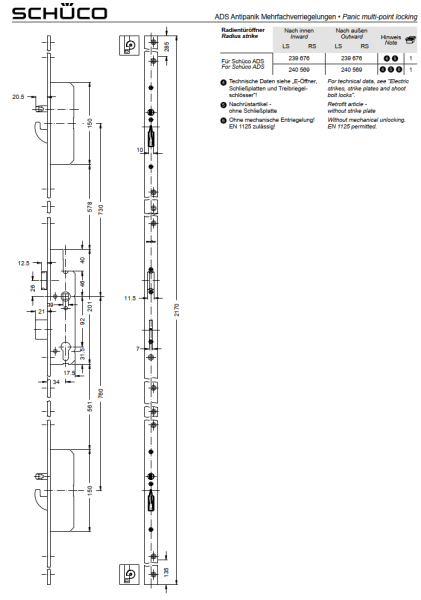

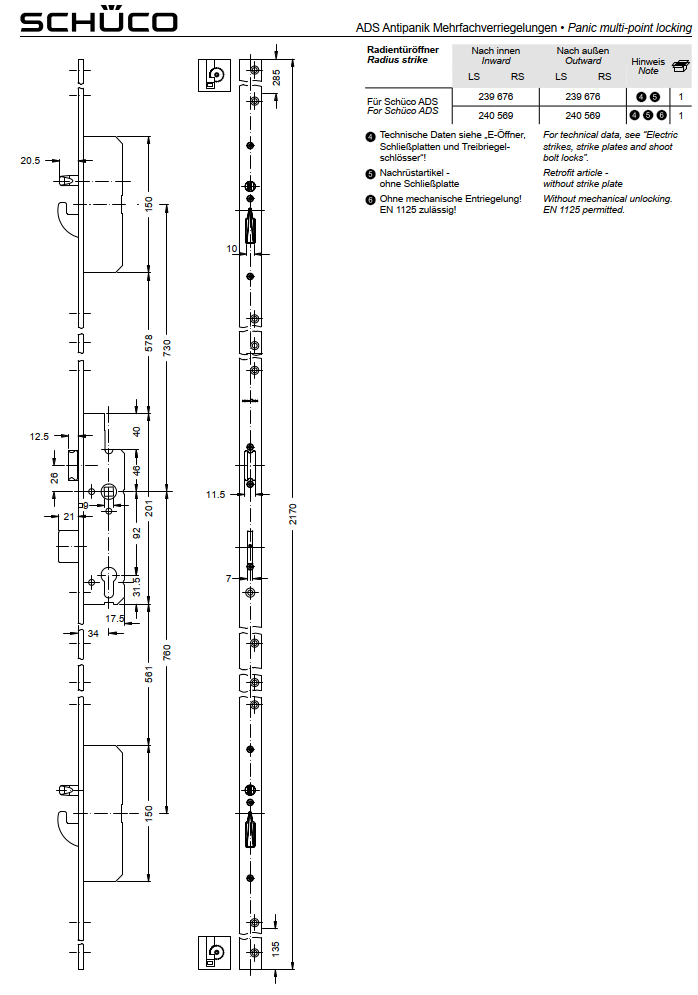

Schüco Antipanik Schwenkhaken-Bolzenschloss, Mehrfachverriegelung, 241 443, nach außen LS, Dornmaß 34,0 mm, Panikfunktion B
Schüco Antipanik Schwenkhaken-Bolzenschloss, Mehrfachverriegelung, 241 443, nach außen LS, Dornmaß 34,0 mm, Panikfunktion B

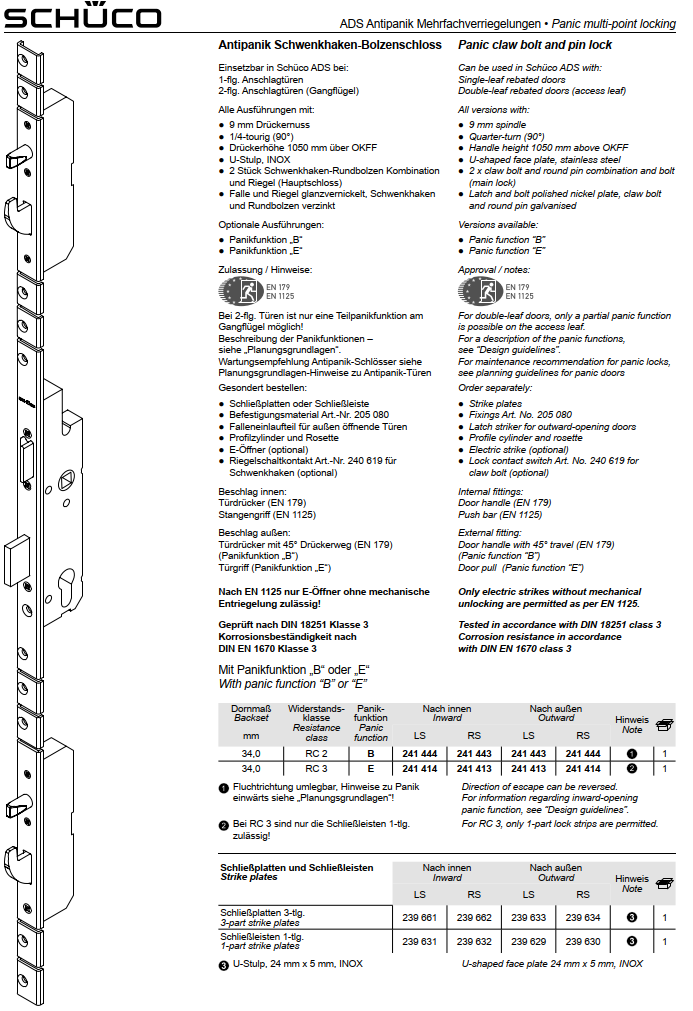

Schüco Antipanik Schwenkhaken-Bolzenschloss, Mehrfachverriegelung, 241 443, nach außen LS,
Dornmaß 34,0 mm, Panikfunktion B.
Lieferumfang:
VE = 1 Stück
Einsetzbar in Schüco ADS bei:
1-flg. Anschlagtüren
2-flg. Anschlagtüren (Gangflügel)
Alle Ausführungen mit:
● 9 mm Drückernuss
● 1/4-tourig (90°)
● Drückerhöhe 1050 mm über OKFF
● U-Stulp, INOX
● 2 Stück Schwenkhaken-Rundbolzen Kombination und Riegel (Hauptschloss)
● Falle und Riegel glanzvernickelt, Schwenkhaken und Rundbolzen verzinkt.
Optionale Ausführungen:
● Panikfunktion „B“
● Panikfunktion „E“
Zulassung / Hinweise:
EN 179
EN 1125
Bei 2-flg. Türen ist nur eine Teilpanikfunktion am
Gangflügel möglich!
Beschreibung der Panikfunktionen –
siehe „Planungsgrundlagen“.
Wartungsempfehlung Antipanik-Schlösser siehe
Planungsgrundlagen-Hinweise zu Antipanik-Türen
Gesondert bestellen:
● Schließplatten oder Schließleiste
● Befestigungsmaterial Art.-Nr. 205 080
● Falleneinlaufteil für außen öffnende Türen
● Profilzylinder und Rosette
● E-Öffner (optional)
● Riegelschaltkontakt Art.-Nr. 240 619 für Schwenkhaken (optional)
Beschlag innen:
Türdrücker (EN 179)
Stangengriff (EN 1125)
Beschlag außen:
Türdrücker mit 45° Drückerweg (EN 179)
(Panikfunktion „B“)
Türgriff (Panikfunktion „E“)
Nach EN 1125 nur E-Öffner ohne mechanische
Entriegelung zulässig!
Geprüft nach DIN 18251 Klasse 3
Korrosionsbeständigkeit nach
DIN EN 1670 Klasse 3
Mit Panikfunktion „B“ oder „E“
| Dornmaß |
Widerstands-
klasse |
Panik-
funktion |
Nach innen
LS | RS |
Nach außen
LS | RS |
Hinweis |
| 34,0 mm |
RC 2 |
B |
241 444 | 241 443 |
241 443 |241 444 |
1 |
| 34,0 mm |
RC 3 |
E |
241 414 | 241 413 |
241 443 |241 444 |
|
Hinweis!
1: Fluchtrichtung umlegbar, Hinweise zu Panik einwärts siehe „Planungsgrundlagen“!
2: Bei RC 3 sind nur die Schließleisten 1-tlg. zulässig!
| Schließplatten und Schließleisten |
Nach innen
LS | RS |
Nach außen
LS | RS |
Hinweis |
| Schließplatten 3-tlg. |
239 661 | 239 662 |
239 633 | 239 634 |
3 |
| Schließleisten 1-tlg |
239 631 | 239 632 |
239 629 | 239 630 |
3 |
Hinweis: U-Stulp, 24 mm x 5 mm, INOX
| Radientüröffner |
Nach innen
LS | RS |
Nach außen
LS | RS |
Hinweis |
| Für Schüco ADS |
239 676 |
239 676 |
4+5 |
| |
240 569 |
240 569 |
4+5+6 |
Hinweis!
4: Technische Daten siehe „E-Öffner, Schließplatten und Treibriegelschlösser“
5: Nachrüstartikel ohne Schließplatte
6: Ohne mechanische Entriegelung! EN 1125 zulässig!
HINWEIS: Das Austauschen von Beschlagteilen und das Justieren des
Fensters dürfen nur durch einen Fachmann erfolgen!
