Schwenkriegel-Bolzenschloss / für 1-flügelige / 2-flügelige Türen,
Dornmaß 54 mm
Serie : Royal S
Schüco ADS 50.NI
Schüco ADS 90 BR
Schüco ADS HD
Schüco ASS 70 FD
Baujahre : 1997 bis 2013
Dornmaß: 54 mm
Stulpmaß: 24 x 6 mm
Abstand Riegel Falle: 90 mm
Abstand Drückermaß-Profilzylinder: 92 m
Für Öffnungsrichtung DIN links und DIN rechts
verwendbar.
Lieferumfang:
Ersatzartikel inkl. Befestigungsmaterial
VE = 1 Stück
Art.-Nr. 211506
Schwenkhaken-Bolzenschloss Einsetzbar in Schüco ADS HD bei: 1-flg. Anschlagtüren 2-flg. Anschlagtüren (Gangflügel)
Alle Ausführungen mit: ● Wechsel, 2-tourig ● Drückerhöhe 1050 mm über OKFF ● 10 mm Drückernuss ● U-Stulp, INOX ● 2 Stück Schwenkhaken-Rundbolzen Kombination und Riegel
(Hauptschloss) ● Falle und Riegel glanzvernickelt, Schwenkhaken und Rundbolzen
glanzvernickelt
Bitte gesondert bestellen: ● Schließplatten oder Schließleiste ● Befestigungsmaterial Art.-Nr. 205 081 ● Falleneinlaufteil für außen öffnende Türen ● Profilzylinder und Rosette
Beschlag innen: Türdrücker Beschlag außen: Türdrücker oder Türgriff
Geprüft nach DIN 18251-3 Klasse 3 Korrosionsbeständigkeit nach DIN EN 1670 Klasse 3
Dornmaß
Widerstands- klasse
Panik-funktion
Nach innen DIN LS / DINRS
Nach außen DIN LS/DIN RS
Hinweis
34,0 mm
WK 3
-
211473
211473
1
54,0 mm
WK 3
-
211506
211506
2
34,0 mm
WK 3
-
241215
241215
3
Hinweis 1:
Ersatzartikel incl. Befestigungsmaterial
Nach innen DIN LS / DIN RS
Nach außen DIN LS / DIN RS

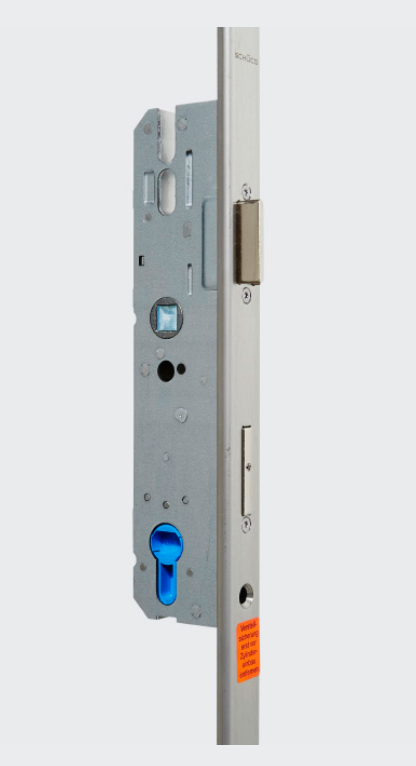

Hauptschloss
241464
241464

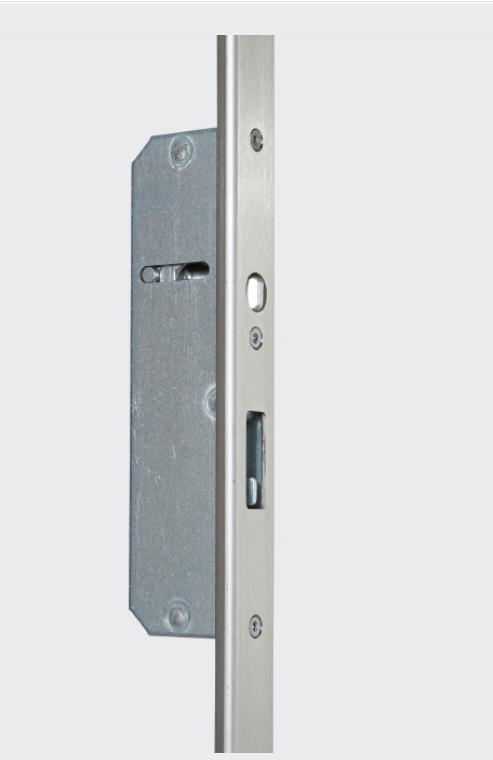

Schwenkhaken-Rundbolzen Kombination
241465
241465
Hinweis 2: Nur einsetzbar in: Türflügel 100/100 nach innen öffnend Türflügel 75/125 nach außen öffnend
Hinweis 3: Für den Einsatz bei einbruchhemmenden Türen mit Türflügelhöhe über 2500 mm! Zusätzliche obere Verriegelung, Anschlussstulp und Schließplatte in VE enthalte.
Schließplatten und Schließleisten
Schließplatten
Nach innen DIN LS/RS
Nach außen DIN LS/RS
Hinweis
Schließplatten 2-tlg (oben/unten)
229038
229038
4
Schließplatten mittig
209756
209756
4
Schließleiste 1-tlg
LS/ 211617 RS/ 211618
LS/ 211617 RS/ 211618
4
Hinweis: 4 U-Stulp, 24x5 mm, INOX
HINWEIS: Das Austauschen von Beschlagteilen und das Justieren des
Fensters dürfen nur durch einen Fachmann erfolgen!
für Mehrfachverriegelung:
Artikel Nummer 211473 Schwenkriegel-Bolzenschlosss
Artikel Nummer 211464 Schwenkriegel-Bolzenschlosss
Artikel Nummer 211465 Schwenkriegel-Bolzenschlosss
