Schüco Schwenkriegel-Bolzenschloss, Mehrfachverriegelung, 241773, Dornmaß 34,0 mm, Antipanik B
Schüco Schwenkriegel-Bolzenschloss, Mehrfachverriegelung, 241773, Dornmaß 34,0 mm, Antipanik B

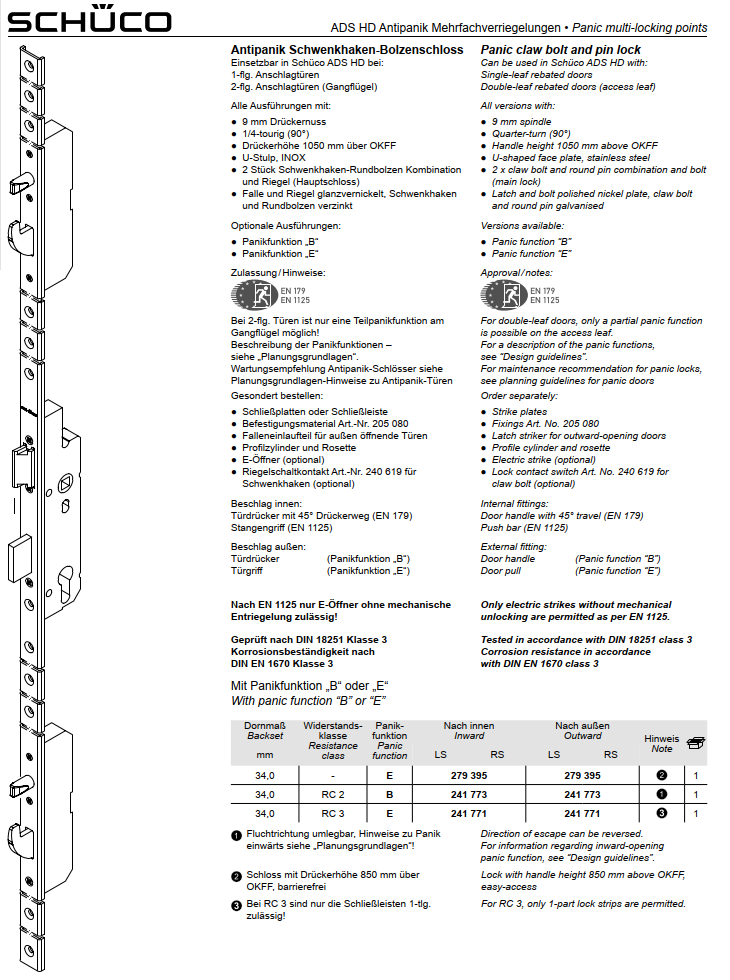

Schüco Antipanik B, Schwenkriegel-Bolzenschloss, Mehrfachverriegelung, 241773,
Dornmaß 34,0 mm.
Lieferumfang:
VE = 1 Stück
Art.-Nr. 241773
Einsetzbar in Schüco ADS HD bei:
1-flg. Anschlagtüren
2-flg. Anschlagtüren (Gangflügel)
Antipanik B, Schwenkhaken-Bolzenschloss
Nicht am Lager, der Versand erfolgt von Schüco.
Sonderbestellung keine Rücknahme
Panikfunktion „B“
Für Öffnungsrichtung DIN links und DIN rechts
verwendbar.
Einsetzbar in Schüco ADS HD bei:
1-flg. Anschlagtüren
2-flg. Anschlagtüren (Gangflügel)
Alle Ausführungen mit:
● 9 mm Drückernuss
● 1/2-tourig
● Drückerhöhe 1050 mm über OKFF
● U-Stulp, INOX
● 2 Stück Schwenkhaken-Rundbolzen Kombination und Riegel (Hauptschloss)
● Falle und Riegel glanzvernickelt, Schwenkhaken und Rundbolzen verzinkt
Optionale Ausführungen
● Panikfunktion „B“
● Panikfunktion „E“
Bei 2-flg. Türen ist nur eine Teilpanikfunktion am Gangflügel möglich!
Beschreibung der Panikfunktionen – siehe „Planungsgrundlagen“.
Gesondert bestellen:
● Schließplatten oder Schließleiste
● Befestigungsmaterial Art.-Nr. 205 080
● Falleneinlaufteil für außen öffnende Türen
● Profilzylinder und Rosette
● E-Öffner Art.-Nr. 239 676, als Nachrüstartikel ohne Schließplatten
Beschlag innen:
Türdrücker (EN 179)
Türgriff (Panikfunktion „E“)
Mit Panikfunktion „B“ oder „E“
|
Dornmaß
|
Widerstands-
klasse
|
Panik-funktion
|
Nach innen
DIN LS / INRS
|
Nach außen
DIN LS / DIN RS
|
Hinweis
|
| 34,0 mm |
- |
E |
279 395 |
279 395 |
1 |
|
34,0 mm
|
RC 2
|
B
|
241773 |
241773
|
1
|
|
34,0 mm
|
RC 3
|
E
|
241771 |
241771
|
3
|
Hinweis!
1: Fluchtrichtung umlegbar, Hinweise zu Panik einwärts siehe „Planungsgrundlagen“!
2: Schloss mit Drückerhöhe 850 mm über OKFF, barrierefre
3: Bei RC 3 sind nur die Schließleisten 1-tlg. zulässig!

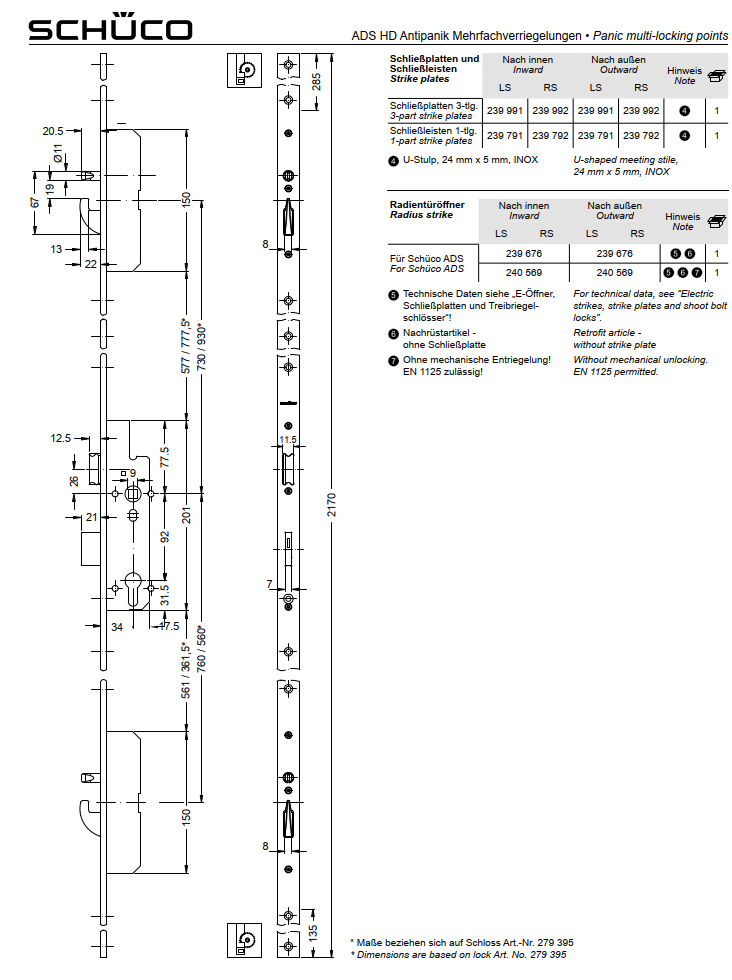

| Schließplatten und Schließleisten |
Nach innen
DIN LS |
Nach
innen DIN RS |
Nach aussen DIN LS |
Nach außen
DIN RS |
Hinweis |
Schließplatten
3-tlg. |
239991 |
239992 |
239991 |
239 992 |
4 |
Schließplatten
1-tlg. |
239791 |
239792 |
239791 |
239792 |
4 |
Hinweis: 4 U-Stulp, 24 x 5 mm, INOX
| Radientüröffner |
Nach innen
LS | RS |
Nach außen
LS | RS |
Hinweis |
| Für Schüco ADS |
239 676 |
239 676 |
5+6 |
| |
240 569 |
240 569 |
5+6+7 |
Hinweis:!
5: Technische Daten siehe „E-Öffner, Schließplatten und
Treibriegel-chlösser“!
6: Nachrüstartikel ohne Schließplatte
7: Ohne mechanische Entriegelung! EN 1125 zulässig!
HINWEIS: Das Austauschen von Beschlagteilen und das Justieren des
Fensters dürfen nur durch einen Fachmann erfolgen!
für Mehrfachverriegelung:
Artikel Nummer 211473 Schwenkriegel-Bolzenschlosss
Artikel Nummer 211464 Schwenkriegel-Bolzenschlosss
Artikel Nummer 211465 Schwenkriegel-Bolzenschlosss
