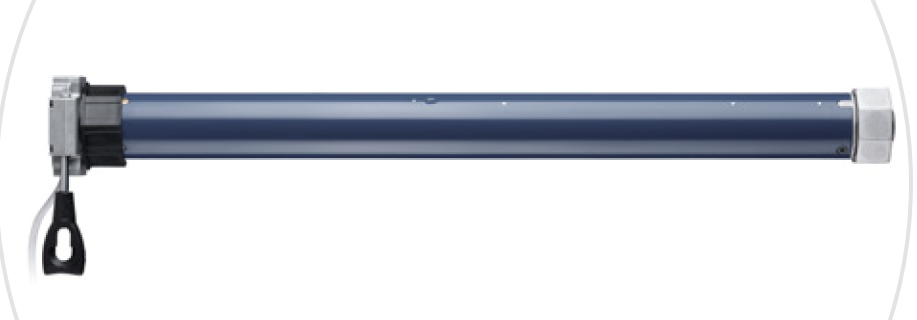

Marantec ARN 5-12-12, Rohrmotorantrieb sind Einsteckantriebe für Rollgitter und Rolltore
Marantec ARN 5-12-12 Rohrmotorantriebe sind Einsteckantriebe für
Rollgitter und Rolltore.
Lieferumfang
1 Antrieb
Merkmale:
• Wartungs- und verschleißfrei
• Kompakte und robuste Bauform
• Thermoschutz in der Motorwicklung
• Versorgung: 230 V/1~/50 Hz
• Mechanische Endschalter (MEC)
• Notwinkeltrieb (N)
Verwendungsbereich:
Zur Auswahl der optimalen Antriebslösung werden der Durchmesser der
Wickelwelle in mm und das Behanggewicht des Tores in kg benötigt.
Mit Hilfe dieser Parameter lässt sich über die unten stehende Tabelle der
richtige Rohrmotor einfach und sicher bestimmen.
Maximale Behanggewichte Rohrmotoren in kg
| Ø Wickelwelle | 3-6-12 | 5-12-12 | 7-14-12 | 8-18-12 | 9-23-12 |
| 60,0 mm | 115 | ||||
| 70,0 mm | 103 | 206 | |||
| 101,6 mm | 77 | 155 | 180 | 232 | 283 |
| 133,0 mm | 145 | 186 | 227 | ||
| 159,0 mm | 124 | 160 | 195 |
Technische Daten
| 3-6-12 | 5-12-12 | 7-14-12 | 8-18-12 | 9-23-12 | |
| Abtriebsdrehmoment [Nm] | 60 | 120 | 140 | 18 | 220 |
| Abtriebsdrehzahl [1/min] | 12 | 12 | 12 | 12 | 12 |
| Motorleistung [kW] | 0,31 | 0,5 | 0,65 | 0,75 | 0,85 |
| Betriebsspannung [V] | 230 V/1~ | 230 V/1~ | 230 V/1~ | 230 V/1~ | 230 V/1~ |
| Nennfrequenz [Hz] | 50 | 50 | 50 | 50 | 50 |
| Nennstrom [A] | 1,4 | 2,3 | 3,8 | 3,8 | 3,8 |
| Bauseitige Absicherung (Netzbetrieb 230 V /1~) [A] |
16 | 16 | 16 | 16 | 16 |
| Zyklen pro Stunde (max.)* | 8 | 8 | 8 | 8 | 8 |
| Schutzart | IP44 | IP44 | IP44 | IP44 | IP44 |
| Dauerschalldruckpegel (max.) [dB(A)] |
70 | 70 | 70 | 70 | 70 |
| Temperatur (max.) [°C] | 60 | 60 | 60 | 60 | 60 |
| Temperatur (min.) [°C] | -20 | -20 | -20 | -20 | -20 |
| Gewicht [kg] | 5,7 kg | 5 kg | 15 kg | 15 kg | 15 kg |
Technische Zeichnungen
| 3-6-12 | 5-12-12 | 7-14-12 | 8-18-12 | 9-23-12 | |
| A | 92 | 92,5 | 100 | 100 | 100 |
| B | 88,5 | 88,5 | 120 | 120 | 120 |
| C | 693,5 | 743 | 625 | 625 | 625 |
