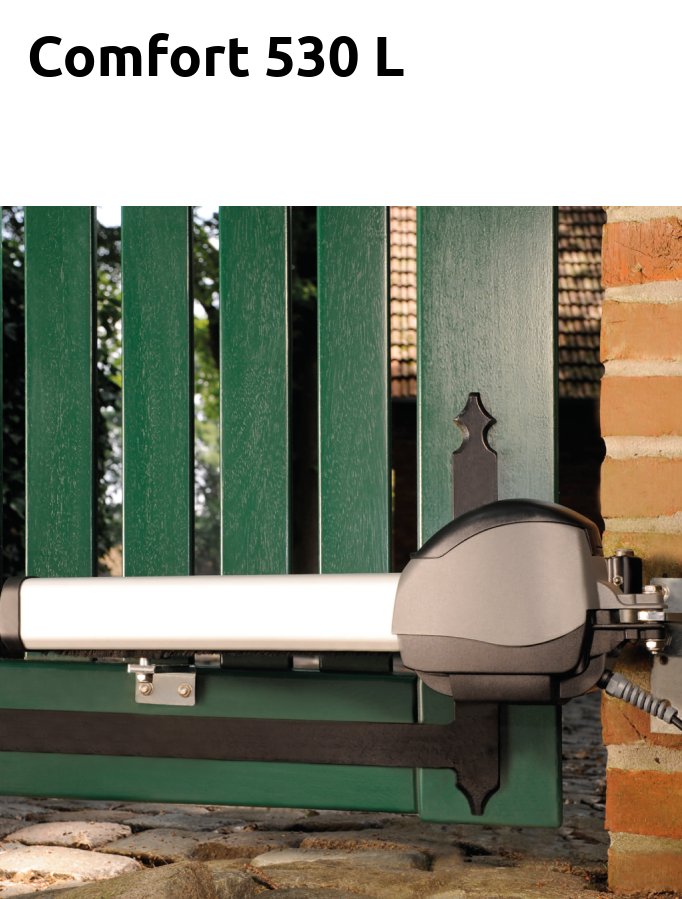

Marantec Comfort 530 L Set für 2-flügelige Drehtore bis 3,5 m:
24 V DC Motor, 3.000 N, 20 cm/s, 115°

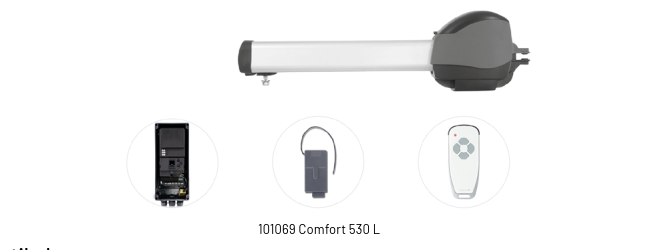

Lieferumfang
• Erstes und zweites Motor-Aggregat, vorverkabelt
6x0,75 mm² 1.500 mm
• Externe Steuerung Control x.52
• Digital 921 Modulempfänger, 868 MHz bi.linked
• Digital 564 Mini-Handsender 4-Kanal, 868 MHz bi.linked
• Tor- und Pfeilerwinkel
• Montagematerial
Merkmale Antrieb:
• Stromabhängige Hinderniserkennung - Keine aktive Schließkantensicherung nötig
• Endlageneinstellung direkt an der Steuerung
• Referenzpunkt-Technik
• Verdeckt laufende Antriebseinheit
• Sehr leise Mechanik
• Alle mechanischen Teile gegen Witterungseinflüsse geschützt

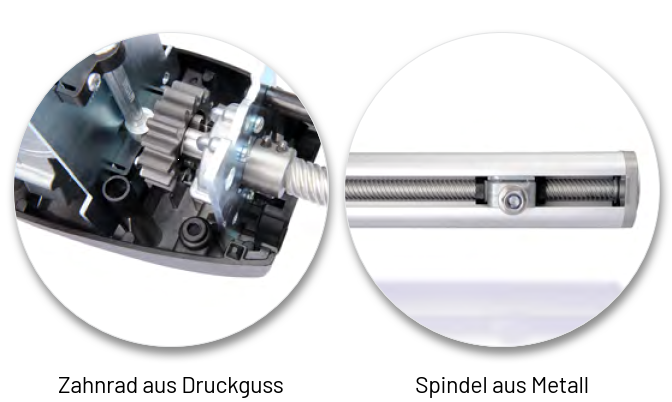

• Stabiles Aluminium-Druckguss-Gehäuse und UV- beständige Kunststoff-Abdeckungen
• Tor- und Pfeilerwinkel für einfache Motorenmontage
• Abschließbare Entriegelung
• Verwendbar bis zu einer Steigung von 10 %
Aufbau und Anschluss
• Steckbarer Funkempfänger
• Anschluss (konventionell) für Taster
• Anschluss (konventionell) für 2-Draht oder 4-Draht Lichtschranke AUF und ZU
• Anschluss (konventionell) für Haltkreis
• Anschluss (konventionell) für 8,2 kOhm Kontaktleiste AUF und ZU
• Anschluss (konventionell) für Signalleuchte 24 V DC
• Anschluss (konventionell) für Elektroschloss 24 V DC
• Anschluss (MS-Bus) für Handprogrammiergerät und Erweiterungsmodule
• Anschluss für Battery-Backup
• Ausgang 24 V DC, max. 50 mA
Bedienung
• Marantec EOS Programmierung
• Programmierung und Zustandsmeldung über LC- Display
• Programmierung und Diagnose über optionales externes Handprogrammiergerät möglich
Funktionen
• Stromspar-Technik
• Soft-Start/Soft-Stopp/Soft-Lauf
• Elektronische Aufschubsicherung
• Blockierschutz
• Laufzeitbegrenzung
• Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
• Toraufzeit und Vorwarnzeit getrennt programmierbar
• Beleuchtungsdauer programmierbar und über Funk schaltbar
• Abschaltautomatik AUF und ZU getrennt programmierbar
• Teilöffnung programmierbar
• Gehflügel für 2-flügelige Tore programmierbar
• Laufgeschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Position AUF und ZU getrennt programmierbar
• Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
• Relais-Ausgang programmierbar
• Zyklenzähler
• Wartungsintervall programmierbar
• Fehlersignalisierung mit Fehlerspeicher
• Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk, etc.)
