Marantec, Deckenschlepper, Sektionaltorantriebe, STAI1-10-30, AWG, Automatik

Anwendung;
  · Für federausgeglichene Sektionaltore
    Antrieb max. 20 Zyklen / Stunde und max. 45 m2 Torgrösse
    (mit 13 kg/m2)

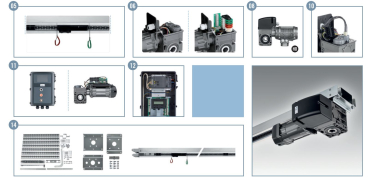

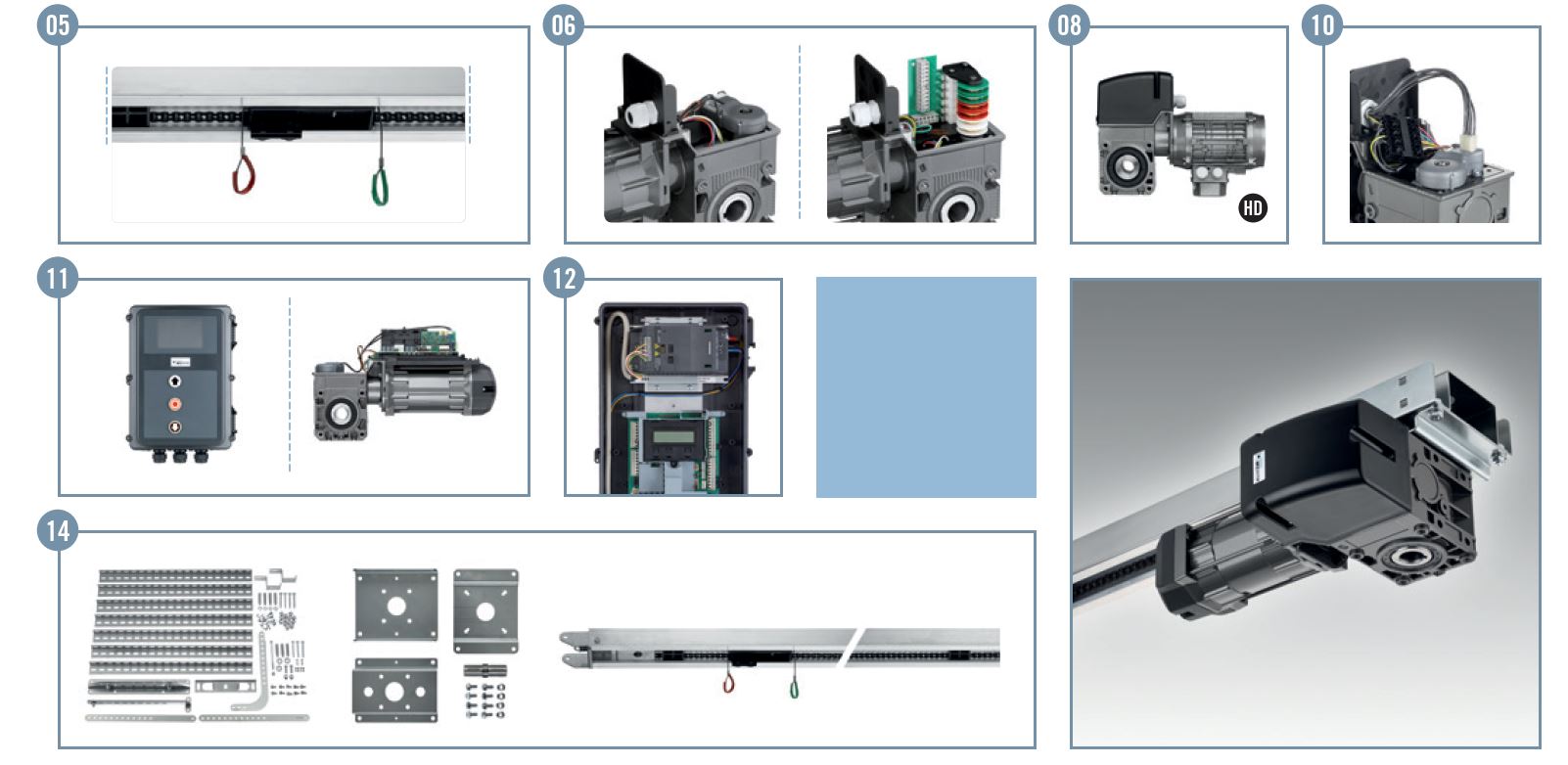

Lieferumfang:

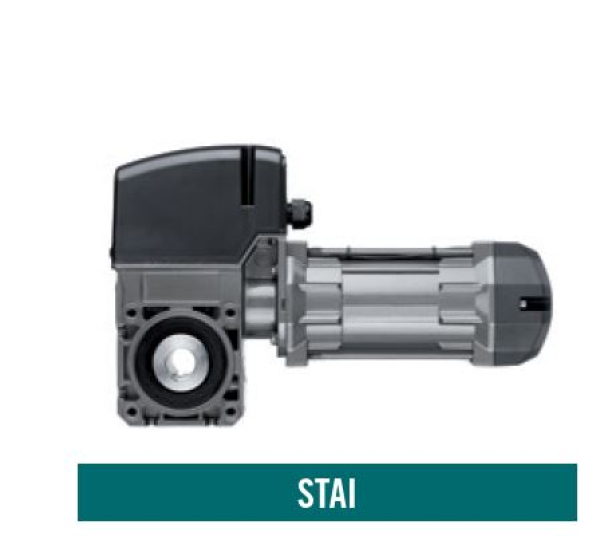

· Getriebemotor mit Standard-Hohlwelle 25,4 mm
· Absolutwertgeber integriert
· Befestigungskonsole Antriebsschiene STAI
  CS320 Steuerung (Drehfeld ändern über Taster, Zykluszähler,
  4x programierbare Ausgänge, 2 programierbare Eingänge, Diagnose).
  Mit LCD
  ​9 Meter steckbare Kabelsatz
  5x0,25 mm2-Spiralkabel ( 1,6m flach) mit Anschlussdose und Optosensoren
  Antrieb mit Encoder(AWG) Endschalter, 25,4 mm, Schlittenentriegelung
· VE: 1 Stück

Vorteile:
 · Robuster Getriebemotor in kompakter Bauform
· 80 % Einschaltdauer für hohe Beanspruchung
· Digitale Endlageneinstellung (awg)

Technische Daten:
Abtriebsdrehmoment Nm                                 100
Abtriebsdrehzahl min-1                                      30
Statisches Haltemoment Nm                            600
Motorleistung kW                                             0,55
Betriebsspannung                                  V/ 400 / 3~
Netzfrequenz Hz                                                 50
Steuerspannung V                                             24
Motor-Nennstrom A                                       3,5 / 2,0
Max. Zyklen pro Stunde *                                  15
Bauseitige Absicherung (Netzbetrieb) A       10,0
Schutzart IP 54
Temperaturbereich ** °                             C –20 / +60
Dauerschalldruckpegel dB (A)                      < 70
Stückgewicht kg                                                13
Maximale Umdrehungen Abtrieb                     40
Maximale Torgröße *** m                                2 30
Laufgeschwindigkeit m/s                                 0,1

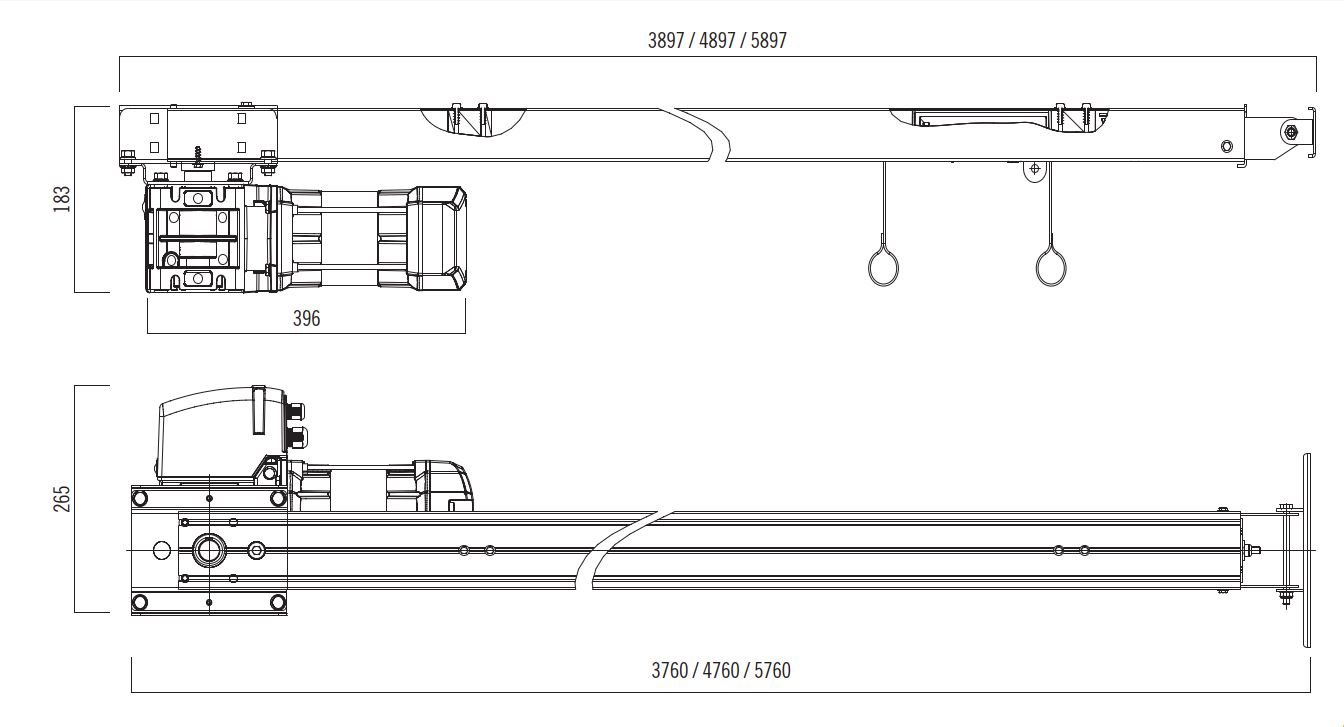

A / Höhe mm                                                    245
B / Breite mm                                                   104
C / Länge mm                                                   369
A1 mm                                                                55
C1 mm                                                                55
Ø - Hohlwelle (Standard) mm                        25,4

 Antriebe mit dem Zusatz HD verfügen über eine höhere Einschaltdauer.
 * Ein Zyklus entspricht zwei Fahrten (Öffnung und Schließung) des Tores.
Die angegebenen Werte beziehen sich auf 10 Umdrehungen der Abtriebswelle
pro Fahrt und setzen eine gleichmäßige Verteilung voraus.
 ** Temperaturbereiche < -20°C: Ölsorte und Elektroheizung auf Anfrage.
 *** Die Tabellenwerte berücksichtigen ein Gewicht von 13 kg/m² und setzen
einen exakten Federausgleich voraus. In bestimmten Situationen kann die Reibung
größer sein und muss entsprechend
bei den Werten aufgerechnet werden. Für Toranlagen mit überdurchschnittlichen
Schaltungen ist ein Antrieb mit erhöhter Einschaltdauer (HD) zu wählen.
