Marantec Getriebemotoren STAI 1-8-45 HD D230 V/3~ AWG 25,4 IP54 – CS320FU-I – 11,0 m, 187125 Antriebsset

Marantec / MFZ Getriebemotoren STAI 1-8-45 HD D230 V/3~ AWG 25,4 IP54 – CS320FU-I – 11,0 m
für federausgeglichene Sektionaltore schienengeführte Antriebs-Variante.
Hier können Sie sich den Antrieb selbst zusammen stellen.

Anwendung;
Für federausgeglichene Sektionaltore
Set für federausgeglichene Sektionaltore bis 20 m² (87 Hz) oder 30 m² (50 Hz),
230 V-AC Motor, 80 Nm, 45 min-1, AWG, mit Frequenzumrichtersteuerung CS 320 FU
< 30 m² Torfläche max. 300 kg
Temperatur (min./max.) [°C] -20/60

Lieferumfang:

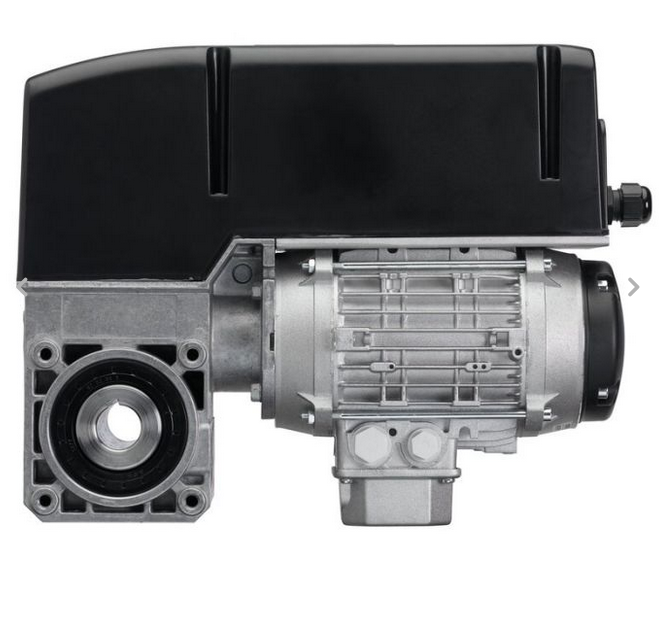

Antrieb STAI 1-8-45 FU-I 230 V/3~ AWG 25,4 mm
Steuerung CS 320 FU-I 0,75 kW 230 V/3~ im CS-Standardgehäuse mit 3-fach-Taster und LC-Display,
Anschlusskabel mit Schuko-Stecker
Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 11.000 mm
Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen für die Steuerung und
Stecker für die Torblattanschlussdose, 1.600 mm ungewendelt/800-3.200 mm Wendellänge
Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen
F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm

Antrieb – Merkmale:
Aluminium-Druckguss-Gehäuse, gerollte Schneckenwelle und doppelte Schneckenwellenlagerung
Notbedienung über Entriegelungsmechanismus am Führungsschlitten der Antriebsschiene
Versorgung: 230/400 V/3~/50 Hz
Thermoschutz in der Motorwicklung
Für Toranlagen mit überdurchschnittlichen Schaltungen ist ein Antrieb mit erhöhter Motor-Einschaltdauer
(HD) zu wählen.
Steckbare Anschlüsse
Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
Ausführung mit externer Steuerung, kombinierbar mit umfangreichem Steuerungsprogramm.
Versorgung: 230/400 V/3~, Frequenz: 50/60 Hz, Steuerspannung: 24 V-DC
Bei Erhöhung der Abtriebsdrehzahl (Betrieb mit Frequenzumrichter) reduziert sich das Abtriebsdrehmoment.
In diesem Fall gilt: Eine Erhöhung der Abtriebsdrehzahl um 10 % verursacht eine Reduzierung des
Abtriebsdrehmoments um 5 %.
Die Soft-Start- und Soft-Stopp-Technologie sorgt für eine längere Lebensdauer der Toranlage,
da die Tormechanik weniger beansprucht wird. Dadurch werden die Reparaturkosten reduziert.
Sonderausführungen wie weitere Spannungen und Frequenzen, Abtriebsdrehzahlen und höhere
Schutzarten auf Anfrage
Montage- und Installationskomponenten lieferbar
Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage

Steuerung – Funktionen:
Drehzahlunabhängiges Steuern von Toren
Start- und Enddrehzahl für beide Laufrichtungen getrennt einstellbar
Zusätzlich 2. Enddrehzahl in Laufrichtung ZU einstellbar
Beschleunigungs- und Verzögerungszeiten für beide Richtungen einstellbar
Beschleunigungs- und Verzögerungszeiten für die Betätigung von Fahrbefehl, Stoppbefehl,
Schließkantensicherung und Lichtschranke jeweils getrennt einstellbar
Bremspunkte frei wählbar/einstellbare BremsverzögerungEinstellbare Leistungswerte zur Anpassung an den Motor
4 programmierbare Relaisausgänge mit 44 Funktionen2 programmierbare Eingänge mit 27 Funktionen
Drehrichtungsüberwachung und -erkennung (nur mit AWG)
Integrierter Torlaufzähler
Programmierbarer Wartungsalarm (PIN-Code-geschützt)
Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des
letzten Auftretens) nur mit LCD-MonitorÄnderung der Drehrichtung über Platinentaster/Display
Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
Zwischenstellung programmierbar (nur mit AWG)

Steuerung – Endlageneinstellung:
Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
Einstellung über LC-Monitor

Steuerung – Bedienung:
Platinentaster und LEDs zur Statusmeldung (Standard)
Steckbares LC-Display mit Klartextanzeige
3-Tasten-Navigation/Zustands- und Diagnosemeldungen

Steuerung – Aufbau und Anschluss:
Kurzschlussfeste Kleinspannung
Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)
Beleuchtete Deckeltastatur (Nachtbeleuchtung)
Gehäuseschutz für Leiterplatte
Anschluss für Elemente des Sicherheitskreises
Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende
Lichtschranke) in ZU-Richtung
Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
Schnittstelle zum Anschluss von Erweiterungsmodulen
Steckplätze für Funkmodul und Wochenzeitschaltuhr
Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von
Schließkantensystem und/oder Sicherheitskreis
Ansteuerung der Magnetbremse über Relaisausgang
Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul
eingebaut (BWM1)
Schnittstelle zum Anschluss eines Frequenzumrichter
Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
Steckbares LC-Display mit Klartextanzeige

Steuerung – Optional:
Individuelle Deckelfolien
Frequenzumrichter im Antrieb integriert (Version FU-I ohne Bremse, nur 0,75 kW

Produktbeschreibende Daten
Anschlussart: steckbar
Bremsansteuerung: ohne Bremse
Dauerschalldruckpegel: (max.) [dB(A)] 70
Endlagensystem: Absolutwertgeber
Fangvorrichtung integriert: Nein
Getriebe: gerollte Schneckenwelle doppelt gelagerte Schneckenwelle
Notbedienung: ohne Notbedienung
Schutzart: IP54
Steuerungsart: extern
Überlastschutz: Thermoschutz 140 °C
Bremstyp: ohne Bremse

Einsatzbereich
Temperatur (min./max.) [°C]: -20/60
Betrieb mit CS 320 FU (Frequenzumrichter 230 V/1~): 0,75 kW
Torfläche bei 50 Hz (max.) [m²]: 30
Torfläche bei 87 Hz (max.) [m²]: 20

Leistungsdaten
Abtriebsdrehmoment bei 50 Hz [Nm]: 80
Abtriebsdrehmoment bei 87 Hz [Nm]: 56
Abtriebsdrehzahl bei 50 Hz [1/min]: 45
Abtriebsdrehzahl bei 87 Hz [1/min]: 78
Haltemoment (min.) [Nm]: 600
Laufgeschwindigkeit (max.) [cm/s]: 15
Umdrehungen Abtrieb (max.)**: 40
Zyklen pro Stunde (max.)* ::25
Motorleistung [kW]: 0,55

Elektrische Daten
Betriebsspannung [V]: 230 V/3~
Betriebsspannungsart: Drehstrom
Motorspannung [V]: 230 V/3~
Nennfrequenz [Hz]: 50
Steuerspannung [V] :24 V-DC
Nennstrom bei 230 V/3~ [A]: 3,00
Bauseitige Absicherung (Netzbetrieb: 230 V/3~) [A] 16

Maße und Gewichte
Gewicht [kg]: 18
Maß A [mm]: 245
Maß A1 [mm]: 55
Maß B [mm]: 136
Maß C [mm]: 336
Maß C1 [mm]: 55
Wellenaufnahme [mm]: 25,4
Wellenaufnahme (optional) [mm]: keine

CS 320 FU 2,2 kW
Produktbeschreibende Daten
Frequenzumrichterart: interner Frequenzumrichter
Gehäusetyp: CS-Kombi
Schutzart: IP65
Displayart: LCD
Hauptschalter im Steuerungsdeckel: ohne Hauptschalter
Drucktaster im Steuerungsdeckel: elektronischer 3-fach Taster CS
Not-Aus im Steuerungsdeckel: ohne Not-Aus
Funktionsschalter im Steuerungsdeckel: ohne Funktionsschalter
Netzstecker: Schuko-Stecker Typ F

Einsatzbereich
Temperatur (min./max.) [°C] -10/45

Leistungsdaten
Ausgangsleistung [kW]: 0,75

Elektrische Daten
Ausgangsspannung [V]: 230 V/1~
Ausgangsstrom [A]: 4,1
Bauseitige Versorgung: 230 V/1~/50 Hz
Eingangsspannung [V]: 230 V/1~
Eingangsstrom [A]: 10
Belastbarkeit Leistung (max.) [kW]: 0,75
Schaltstrom (max.) [A]: 4,1
Steuerspannung [V]: 24 V-DC

Maße und Gewichte
Gewicht (kg) : 1,8
Maße (BxHxT) [mm]: 245x455x190

Lebenszyklus:
Materialgruppe: IA
Gewicht kg: 18

Legende:
KE = Kette | E/WE = integrierte Wartungsentriegelung | SE = Schnellentriegelung
A = Auslaufartikel | N = Neuer Artikel
