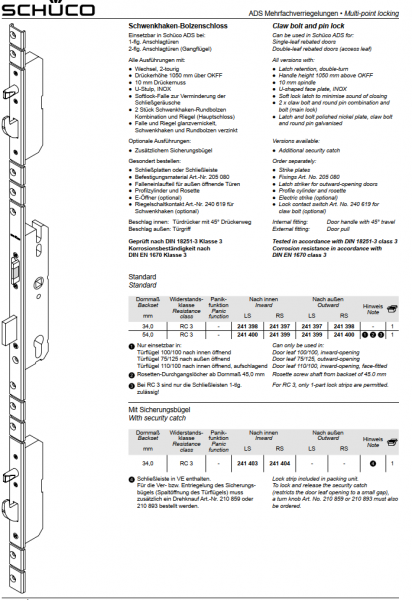

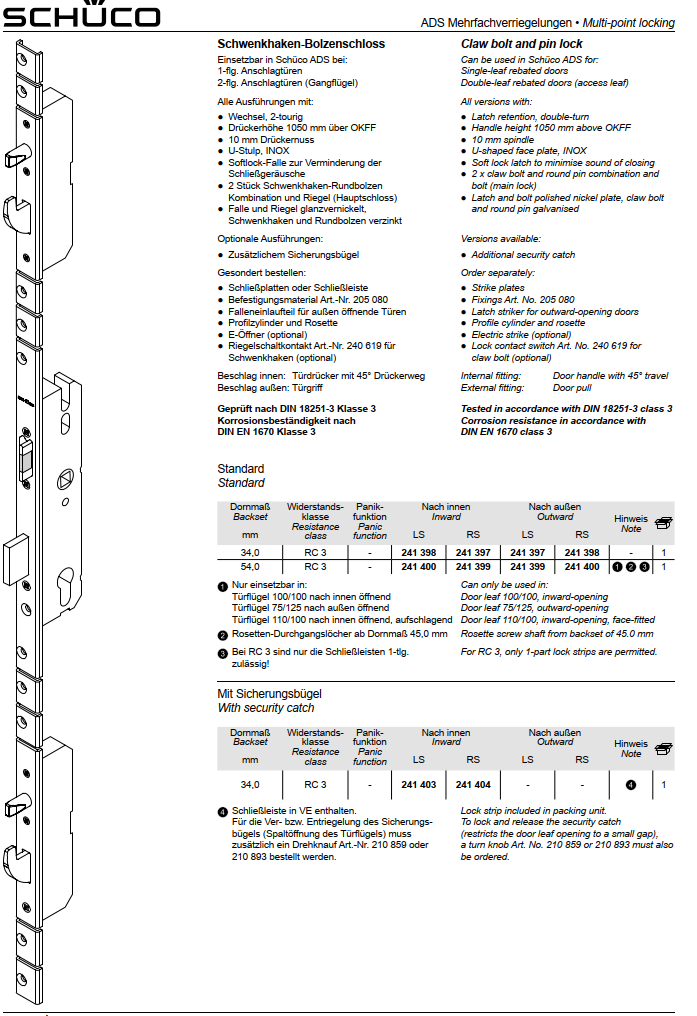

Schüco ADS Mehrfachverriegelungen, Schwenkhaken-Bolzenschloss,
RC3, Dornmaß 34,0 mm, 241398, LS, nach außen
Lieferumfang:
1 Stück
Schwenkhaken-Bolzenschloss
Einsetzbar in Schüco ADS bei:
1-flg. Anschlagtüren
2-flg. Anschlagtüren (Gangflügel)
Alle Ausführungen mit:
● Wechsel, 2-tourig
● Drückerhöhe 1050 mm über OKFF
● 10 mm Drückernuss
● U-Stulp, INOX
● Softlock-Falle zur Verminderung der Schließgeräusche
● 2 Stück Schwenkhaken-Rundbolzen Kombination und
Riegel (Hauptschloss)
● Falle und Riegel glanzvernickelt, Schwenkhaken und Rundbolzen verzinkt
Optionale Ausführungen:
● Zusätzlichem Sicherungsbügel
Gesondert bestellen:
● Schließplatten oder Schließleiste
● Befestigungsmaterial Art.-Nr. 205 080
● Falleneinlaufteil für außen öffnende Türen
● Profilzylinder und Rosette
● E-Öffner (optional)
● Riegelschaltkontakt Art.-Nr. 240 619 für Schwenkhaken (optional)
Beschlag innen: Türdrücker mit 45° Drückerweg
Beschlag außen: Türgriff
Geprüft nach DIN 18251-3 Klasse 3
Korrosionsbeständigkeit nach
DIN EN 1670 Klasse 4
Dornmaß
mm |
Widerstands-klasse |
Panik-funktion |
Nach innen
LS / RS |
Nach außen
LS / RS |
Hinweis |
| 34,0 |
RC 3 |
- |
241 398 / 241 397 |
241 397 / 241 398 |
1 |
| 54,0 |
RC3 |
- |
241 400 / 241 399 |
241 399 / 241 400 |
|
Hinweis:1 Nur einsetzbar in:
Türflügel 100/100 nach innen öffnend
Türflügel 75/125 nach außen öffnend
Türflügel 110/100 nach innen öffnend, aufschlagend
Hinweis:2 Rosetten-Durchgangslöcher ab Dornmaß 45,0 mm
Hinweis:3 Bei RC 3 sind nur die Schließleisten 1-tlg. zulässig!
Mit Sicherungsbügel
| Dornmaß |
Widerstands-
klasse |
Panik
Funktion |
Nach innen
LS / RS |
Nach außen
LS /RS |
Hinweis |
| 34,0 |
RC 3 |
- |
241403 / 241404 |
|
4 |
Hinweis. 4
Schließleiste in VE enthalten.
Für die Ver- bzw. Entriegelung des Sicherungsbügels (Spaltöffnung des Türflügels) muss
zusätzlich ein Drehknauf Art.-Nr. 210 859 oder 210 893 bestellt werden.

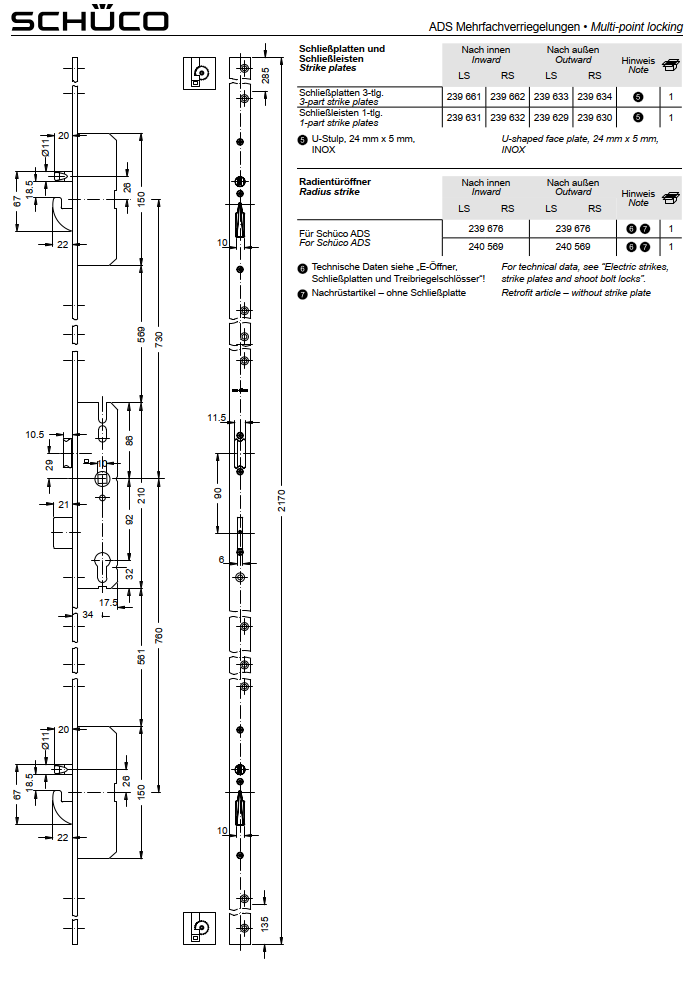

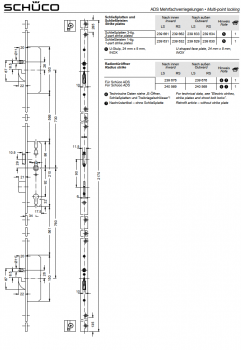

Schließplatten und Schließleisten
| |
Nach innen
LS / RS |
Nach außen
LS / RS |
Hinweis |
| Schließplatten 3-tlg. |
239 661 / 239 662 |
239 633 / 239 634 |
5 |
| Schließleisten 1-tlg. |
239 631 / 239 632 |
239 629 / 239 630 |
5 |
Hinweis: 5 U-Stulp, 24 mm x 5 mm, INOX
Radientüröffner
| Für Schüco ADS |
Nach innen
LS / RS |
Nach außen
LS / RS |
Hinweis |
| |
239 676 |
239 676 |
6+7 |
| |
240 569 |
240 569 |
6+7 |
Hinweis: 6 Technische Daten siehe „E-Öffner,
Schließplatten und Treibriegelschlösser“!
Hinweis: 7 Nachrüstartikel – ohne Schließplatte
